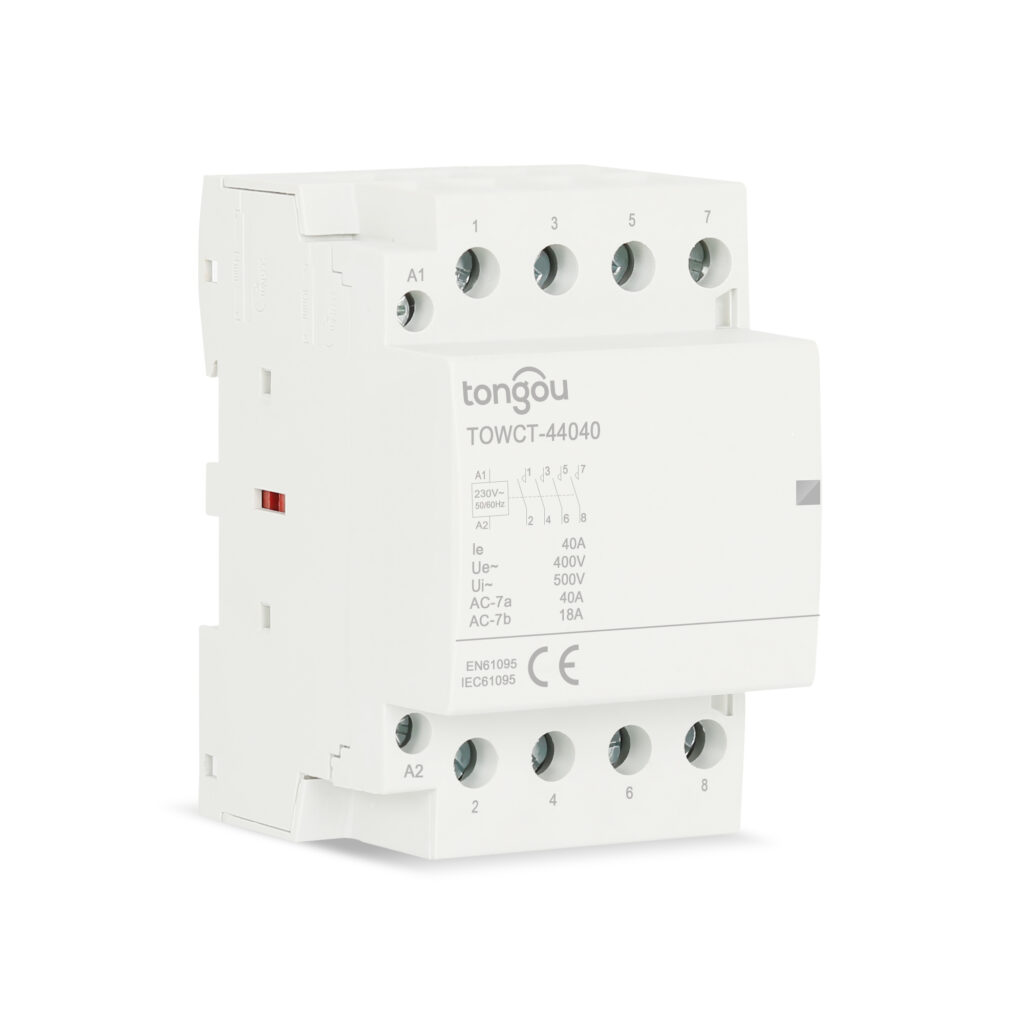

Un contattore è un interruttore controllato elettricamente utilizzato per l’commutazione di un circuito di alimentazione, simile a un relè ma con valori di corrente più elevati. Sono essenziali in vari sistemi elettrici, fornendo un mezzo affidabile per il controllo di carichi elettrici di grandi dimensioni. Comprendere i contattori, le loro funzioni e come scegliere quello giusto è fondamentale per l’efficienza e la sicurezza delle installazioni elettriche.
I contattori sono ampiamente utilizzati in vari ambienti residenziali, commerciali e industriali. Sono essenziali per:
——Controllo motori: Avviare e fermare automaticamente i motori elettrici.
——Sistemi di illuminazione: Controllare grandi sistemi di illuminazione come lampioni stradali, luci per stadi e illuminazione industriale.
——Sistemi HVAC: Gestire unità di riscaldamento, ventilazione e condizionamento dell’aria.
——Macchinari industriali: Funzionamento di macchinari pesanti e garantire un’operazione regolare.
——Compressori e pompe: Controllare in modo sicuro l’operazione di compressori e pompe in varie applicazioni.
——Contattori per illuminazione: Progettati appositamente per gestire le alte correnti di accensione associate all’accensione di grandi carichi di illuminazione.
——Sistemi di ascensori: Garantire il funzionamento sicuro e costante degli ascensori.
——Distribuzione di energia: Assistere nel controllo e nella distribuzione dell’energia elettrica nelle sottostazioni e negli quadri di distribuzione.
Bobina o Elettromagnete
La bobina è composta da un filo avvolto attorno a un nucleo che genera un campo magnetico quando scorre la corrente elettrica. Questo campo magnetico è fondamentale per il funzionamento del contattore, poiché attira i contatti insieme o li spinge a distanza.
Contatti
——Contatti di Potenza: Si occupano di trasportare la corrente principale al carico. Sono progettati per sopportare correnti elevate e operazioni frequenti.
——Contatti Ausiliari: Sono contatti più piccoli utilizzati per scopi di controllo, come indicare lo stato del contattore o interbloccarsi con altri dispositivi.
——Contatti a Molla: Aiutano a garantire che i contatti ritornino alla loro posizione di riposo quando la bobina è disattivata, mantenendo l’integrità del circuito.
Sistema di Soppressione dell’Arco
Quando i contatti si aprono, può formarsi un arco elettrico, che può danneggiare i contatti e i componenti circostanti. Un sistema di soppressione dell’arco, come le guide per l’arco o le bobine di soffio, aiuta a spegnere questo arco in modo rapido e sicuro.
Casotto o Contenitore
Il casotto fornisce protezione fisica per il contattore. Schermisce i componenti interni da fattori ambientali come polvere, umidità e impatto meccanico, garantendo durata e affidabilità.
Un contattore funziona utilizzando un elettromagnete per aprire o chiudere un insieme di contatti, controllando così il flusso di energia elettrica verso un carico. Ecco una spiegazione passo passo del suo principio di funzionamento insieme ai componenti essenziali coinvolti:
Energizzazione della bobina: Quando un segnale di controllo elettrico viene applicato alla bobina (o elettromagnete) del contattore, questa si attiva. Tale segnale di controllo può provenire da varie fonti, come un interruttore, un timer o un termostato.
Generazione del campo magnetico: L’energizzazione della bobina genera un campo magnetico, che attira il nucleo mobile o l’armatura verso il nucleo fisso. Questo movimento è la base per l’apertura o la chiusura dei contatti elettrici.
Chiusura dei contatti: Il movimento dell’armatura fa sì che i contatti del contattore si avvicinino, chiudendo il circuito e consentendo il flusso di corrente dalla sorgente di alimentazione al carico (ad esempio, motori, luci). Se il contattore è di tipo Normale Aperto (NO), il circuito verrà chiuso quando la bobina è attivata. Viceversa, nei contattori Normale Chiuso (NC), il circuito si aprirà all’attivazione della bobina.
Mantenimento della posizione dei contatti: Finché la bobina rimane attivata, il campo magnetico mantiene i contatti nella loro posizione chiusa (o aperta, per i tipi NC), consentendo il flusso di corrente ininterrotto al carico.
Disattivazione della bobina: Quando il segnale di controllo alla bobina viene rimosso, il campo magnetico collassa. Ciò provoca il ritorno dell’armatura alla sua posizione originale, aprendo i contatti e interrompendo il flusso di corrente al carico.
Soppressione dell’arco: Quando i contatti si aprono o si chiudono, può formarsi un arco elettrico a causa del flusso di corrente elevata. I contattori sono dotati di meccanismi come guide per l’arco o bobine di soffio per spegnere questi archi e prevenire i danni ai contatti.
Contattori per corrente alternata (AC): Progettati specificamente per gestire la corrente alternata (AC). Sono comunemente utilizzati in applicazioni in cui l’alimentazione è in corrente alternata, come l’illuminazione domestica e commerciale, i sistemi HVAC e le macchine industriali.
Contattori per corrente continua (DC): Utilizzati per applicazioni in corrente continua (DC). Sono tipicamente presenti in sistemi come veicoli elettrici, sistemi di accumulo di batterie e motori in corrente continua.
Variazioni per diverse applicazioni
Contattori a scopo determinato: Progettati per applicazioni specifiche come sistemi HVAC o controlli di illuminazione.
Contattori a vuoto: Utilizzano il vuoto per spegnere l’arco e sono utilizzati in applicazioni ad alta tensione.
Comprendere le differenze tra contattori per corrente alternata e corrente continua è essenziale per selezionare il dispositivo appropriato per la tua applicazione elettrica. Ecco le principali distinzioni:
Differenze operative
1. Tipo di corrente
Contattori per corrente alternata: Progettati per funzionare con corrente alternata (AC), dove la direzione della corrente si alterna periodicamente.
Contattori per corrente continua: Costruiti per gestire la corrente continua (DC), dove la corrente scorre in una singola direzione in modo continuo.
2. Comportamento del campo magnetico
Contattori per corrente alternata: La natura alternata dell’AC causa una variazione del campo magnetico nell’elettromagnete, rendendo più facile spegnere l’arco formato quando i contatti si aprono.
Contattori per corrente continua: Il campo magnetico costante nella corrente continua richiede una progettazione robusta per gestire l’arco, poiché l’arco non si spegne così facilmente come con l’AC.
3. Soppressione dell’arco
Contattori per corrente alternata: Gli archi AC si spengono naturalmente quando la corrente attraversa punti di zero tensione molte volte al secondo, minimizzando la durata dell’arco.
Contattori per corrente continua: Utilizzano metodi di soppressione dell’arco robusti come bobine di soffio o guide per l’arco per allontanare l’arco dai contatti e spegnerlo, poiché la corrente continua mantiene una corrente elevata costante che può sostenere un arco.
4. Costruzione e progettazione
Contattori per corrente alternata: Generalmente più leggeri e semplici di progettazione a causa della facile soppressione dell’arco.
Contattori per corrente continua: Costruzione più pesante e complessa per gestire carichi induttivi più elevati e problemi di arco prolungato.
| Caratteristica | Contattori per corrente alternata | Contattori per corrente continua |
| Gestione dell’arco | Più facile a causa del naturale attraversamento dello zero della corrente alternata, che porta all’estinzione automatica degli archi | Più difficile, richiede meccanismi di soppressione dell’arco robusti |
| Efficacia | Alta efficacia per applicazioni in corrente alternata | Alta efficacia per applicazioni in corrente continua, in particolare in scenari di corrente costante |
| Costo | Generalmente più economici a causa di una progettazione più semplice | Solitamente più costosi a causa di componenti aggiuntivi per la soppressione dell’arco |
| Manutenzione | Richiede meno manutenzione | Manutenzione più alta a causa di sistemi di soppressione dell’arco più complessi |
| Applicazioni | Ideali per motori in corrente alternata, sistemi HVAC, controlli di illuminazione e altri apparecchi alimentati in corrente alternata | Adatti per veicoli elettrici, motori in corrente continua, sistemi di caricamento di batterie |
1. Valore di tensione: Verificare che il contattore sia adatto alla tensione del circuito che dovrà controllare.
2. Valore di corrente: Controllare che il contattore possa gestire la corrente massima prevista nel circuito.
3. Tipo di carico: Determinare il tipo di carico (ad esempio, motore, illuminazione, resistivo) e selezionare un contattore progettato per quell’applicazione specifica.
4. Condizioni ambientali: Considerare l’ambiente di funzionamento (polvere, umidità, temperatura) e scegliere un involucro che offra una protezione adeguata.
5. Specifiche del produttore: Seguire le linee guida e le raccomandazioni dei produttori di contattori per garantire la compatibilità e l’affidabilità.
——Usura e deterioramento:
Segni: Contatti anneriti o con fossette, funzionamento lento, rumori insoliti.
Soluzione: Ispezione regolare e sostituzione tempestiva dei contattori per mantenere l’affidabilità del sistema.
——Valore di corrente o tensione inadeguato:
Segni: Interruzioni frequenti, surriscaldamento, prestazioni ridotte.
Soluzione: Assicurarsi che il contattore selezionato rispetti o superi i requisiti di corrente e tensione dell’applicazione.
——Stress ambientale:
Segni: Corrosione, ingresso di umidità, accumulo di polvere che influisce sulle prestazioni.
Soluzione: Utilizzare contattori con classificazioni di involucro appropriate (ad esempio, classificazioni NEMA o IP) per condizioni ambientali specifiche.
——Tipo di carico errato:
Segni: Deterioramento prematuro, mancata gestione del carico.
Soluzione: Abbinare il contattore al tipo di carico specifico (ad esempio, induttivo, resistivo, capacitivo) per prestazioni ottimali.
——Manutenzione inadeguata:
Segni: Riduzione della durata operativa, guasti inaspettati.
Soluzione: Implementare una pianificazione regolare di manutenzione, che includa pulizia, ispezione e test.
I contattori sono componenti fondamentali nei sistemi elettrici moderni, offrendo un controllo affidabile su carichi elettrici di grandi dimensioni. Le loro applicazioni variano dai sistemi di illuminazione domestica alle macchinari industriali pesanti. Comprendendo i diversi tipi di contattori, i loro principi di funzionamento e sapendo come scegliere quello giusto, è possibile migliorare sia la sicurezza sia l’efficienza delle installazioni elettriche. La manutenzione regolare e la considerazione attenta delle condizioni ambientali garantisco che i contattori prestino al meglio durante la loro durata di vita.
Se si gestisce un impianto domestico o una fabbrica industriale, scegliere e mantenere il contattore appropriato è fondamentale per un funzionamento elettrico ininterrotto e sicuro.
