Nel campo dei sistemi elettrici, sia i relè che i contattori svolgono ruoli fondamentali nel controllo e nell’interruzione dei circuiti elettrici. Sebbene questi componenti possano sembrare simili a prima vista, servono a scopi diversi e vengono utilizzati in applicazioni distinte. Comprendere le differenze tra di essi è essenziale per scegliere il dispositivo appropriato per le proprie esigenze specifiche. Questo articolo approfondisce cosa siano i relè e i contattori, i loro tipi, le abbreviazioni letterali, le principali differenze e le loro rispettive applicazioni nei sistemi elettrici. Infine, vi guideremo su come fare una scelta informata tra un relè e un contattore.
Un relè è un’interruttore azionato elettricamente utilizzato per controllare un circuito tramite un segnale di basso livello o per gestire più circuiti attraverso un segnale di controllo singolo. I relè sono essenziali nelle applicazioni in cui è necessario controllare un circuito ad alta potenza con un segnale di bassa potenza.

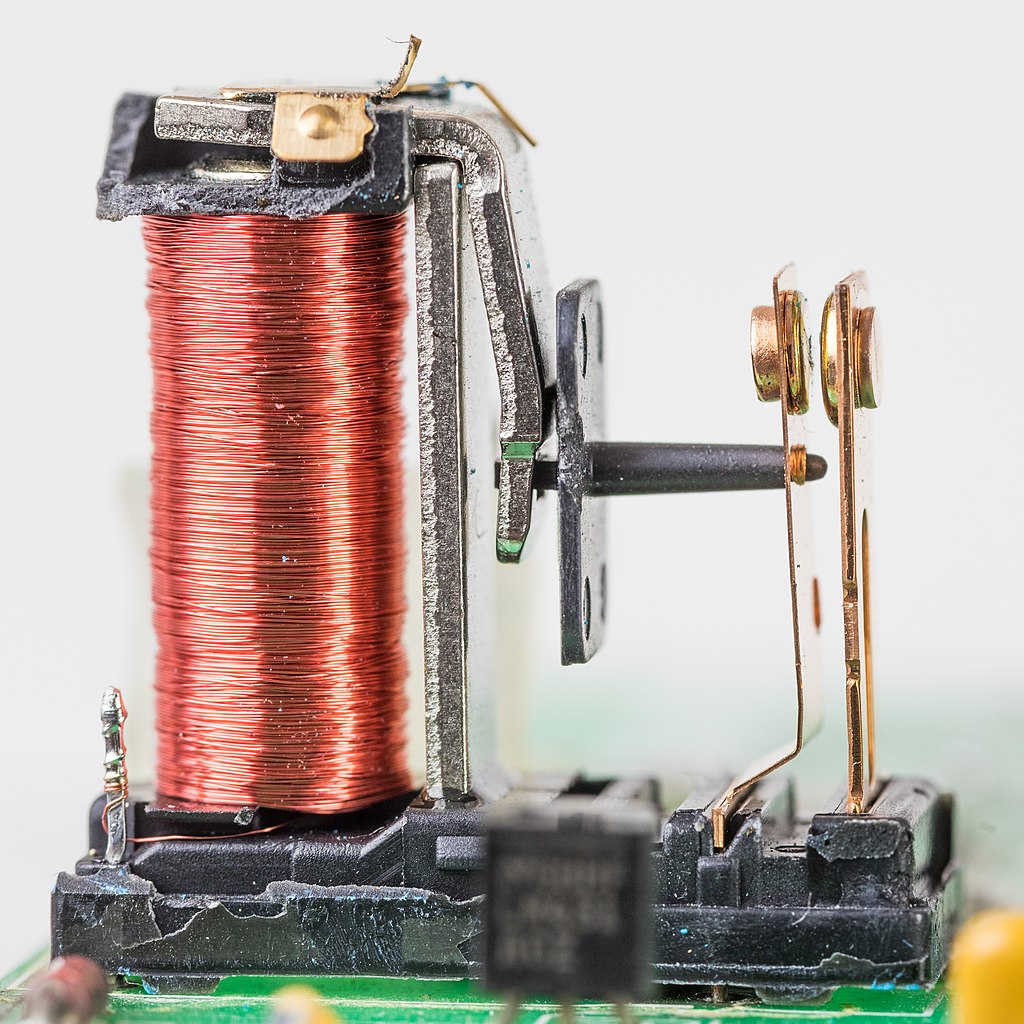

1. Relè elettromeccanici (EMR): Questi relè tradizionali utilizzano un elettromagnete per aprire o chiudere i contatti.
2. Relè a stato solido (SSR): Questi relè si accendono o si spengono senza parti mobili, utilizzando semiconduttori per offrire una vita più lunga e un’interruzione più rapida.
3. Relè a canna di rame: Questi utilizzano interruttori a canna di rame racchiusi in un tubo di vetro e azionati da un’bobina elettromagnetica.
4. Relè con ritardo di tempo: Questi incorporano una funzione di ritardo temporale prima che l’interruzione si verifichi.

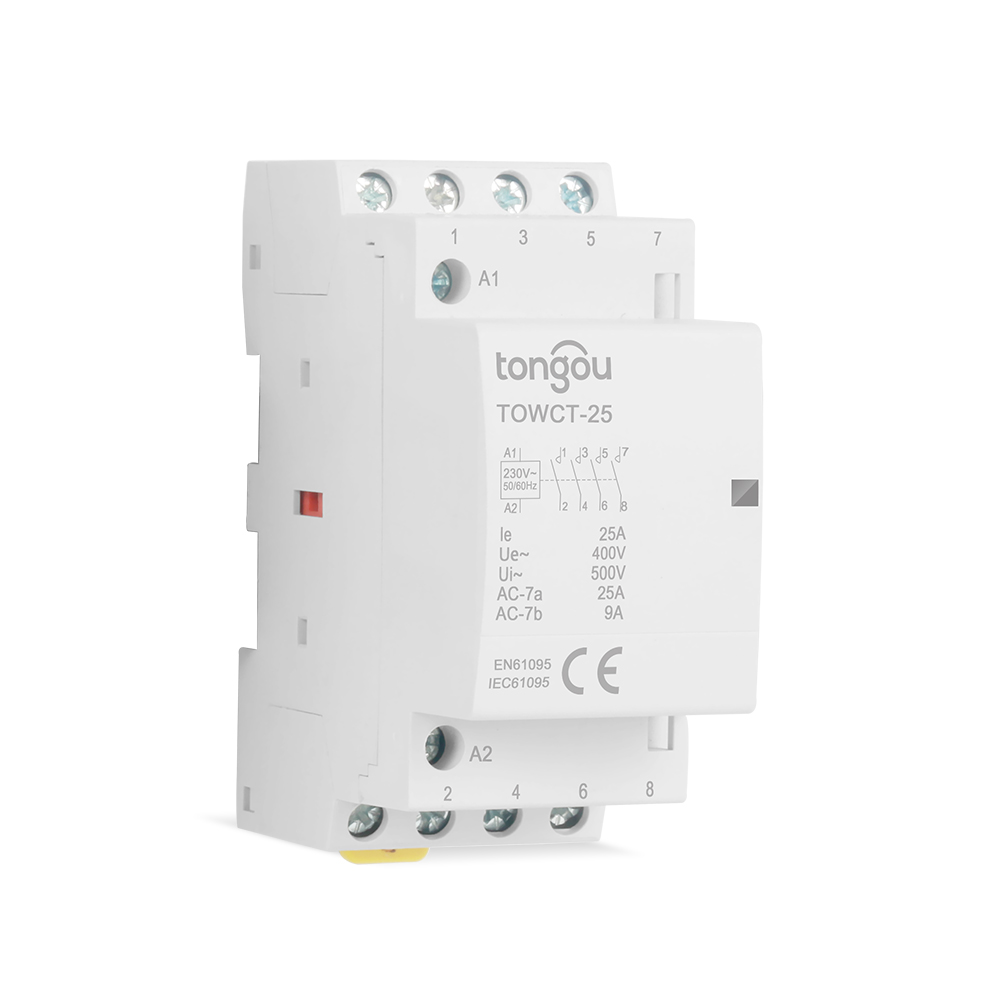

Un contattore è un tipo di relè elettrico utilizzato per l’interruzione di un circuito elettrico di potenza, comunemente impiegato in applicazioni che coinvolgono livelli di corrente superiori a quelli gestiti dai relè standard. I contattori sono principalmente utilizzati in contesti commerciali e industriali per controllare motori elettrici, apparecchiature di riscaldamento e sistemi di illuminazione.
1. Contattori magnetici: Utilizzano campi elettromagnetici per controllare l’interruzione, tipicamente per motori AC e DC.
2. Contattori per condensatori: Progettati per gestire l’interruzione di condensatori in unità di correzione del fattore di potenza.
3. Contattori a vuoto: Utilizzano interruttori a vuoto all’interno del meccanismo di interruzione per controllare il flusso elettrico senza problemi di arco elettrico.
4. Contattori a scopo definito: Progettati per applicazioni HVAC, questi contattori gestiscono specifiche correnti e cicli di lavoro.
Sebbene sia i relè che i contattori funzionino come interruttori azionati elettricamente, differiscono in alcuni aspetti chiave:
1. Gestione di corrente e tensione:
——Relè: Progettati per livelli di corrente bassi a moderati, fino a 15 ampere e tensioni fino a 250V AC o CC. Ideali per il controllo di piccoli carichi o applicazioni di segnalazione.
——Contattori: Realizzati per interrompere correnti molto elevate, spesso superiori a 100 ampere e gestire tensioni fino a 1000V AC. Adatti per applicazioni a elevata potenza come il controllo dei motori e l’illuminazione industriale.
2. Dimensioni fisiche e costruzione:
——Relè: Generalmente più piccoli e compatti, progettati per adattarsi a spazi ristretti all’interno di applicazioni elettroniche o a bassa potenza.
——Contattori: Più grandi e robusti, realizzati per resistere alle fatiche degli ambienti industriali e all’interruzione frequente.
3. Contatti ausiliari:
——Relè: Spesso forniti con un numero limitato di contatti ausiliari per il feedback del circuito o funzioni di controllo aggiuntive.
——Contattori: Generalmente offrono più contatti ausiliari, consentendo una maggiore flessibilità di controllo e l’integrazione in sistemi complessi.
4. Soppressione dell’arco elettrico:
——Relè: I relè di base potrebbero non avere capacità di soppressione dell’arco significative, in quanto non sono destinati all’interruzione di alta potenza.
——Contattori: Equipaggiati con camere di arco o altre tecnologie di soppressione dell’arco per gestire in modo sicuro ed efficiente le interruzioni di alta corrente.
I relè sono componenti versatili nei sistemi elettrici, utilizzati in varie applicazioni:
1. Sistemi di controllo: Utilizzati in PLC (Programmable Logic Controllers) e altri sistemi di controllo per gestire il funzionamento delle macchine e dell’attrezzatura.
2. Interruzione dei segnali: Nelle telecomunicazioni e nella gestione dei segnali, i relè vengono utilizzati per interrompere diversi percorsi di segnale.
3. Applicazioni automobilistiche: Utilizzati comunemente negli elettronici automobilistici per controllare i circuiti per l’illuminazione, il condizionamento d’aria e altre funzioni veicolari.
4. Protezione dei circuiti: Utilizzati nei circuiti di protezione per isolare i guasti controllando gli interruttori e i dispositivi di protezione.
I contattori sono fondamentali nella gestione della potenza nei sistemi industriali e commerciali:
1. Controllo dei motori: Utilizzati ampiamente per controllare i motori elettrici, compreso l’avvio e l’arresto, il cambio di direzione e le operazioni a velocità variabile.
2. Controllo dell’illuminazione: Importanti nei sistemi di controllo dell’illuminazione su larga scala, consentendo la gestione di installazioni luminose ad alta potenza.
3. Sistemi di riscaldamento: Utilizzati per controllare gli elementi di riscaldamento in forni industriali, fornelli e sistemi HVAC.
4. Distribuzione di energia: Integrale nei sistemi di interruzione e distribuzione di energia, aiutando nel controllo e nella distribuzione dell’energia elettrica in diverse sezioni di una fabbrica o edificio.
La scelta tra un relè e un contattore dipende da vari fattori, inclusi i requisiti specifici della tua applicazione:
1. Requisiti del carico: Valuta le necessità di corrente e tensione della tua applicazione. Utilizza i relè per esigenze di bassa potenza e i contattori per scenari di alta potenza.
2. Ambiente di applicazione: Considera le condizioni fisiche e ambientali, come vincoli di spazio, temperatura e necessità di durabilità fisica, per selezionare un dispositivo adatto.
3. Bisogni funzionali: Valuta le funzionalità di controllo richieste, come contatti ausiliari, tensione della bobina e frequenza di commutazione. I contattori potrebbero essere preferibili per sistemi di controllo complessi e ad alta fedeltà.
4. Considerazioni di costo: Il budget può giocare un ruolo cruciale. I relè sono generalmente meno costosi e sufficienti per applicazioni a bassa potenza, mentre i contattori offrono soluzioni più robuste per correnti elevate, anche se a un costo maggiore.
5. Requisiti di sicurezza: Assicurati che il dispositivo scelto rispetti gli standard di sicurezza e le certificazioni necessarie per il tuo caso d’uso specifico. I contattori hanno in genere caratteristiche di sicurezza avanzate per applicazioni ad alta potenza, come la soppressione dell’arco e una costruzione più robusta.
Sebbene i relè e i contattori svolgano funzioni di base simili come interruttori azionati elettricamente, sono progettati per applicazioni e livelli di potenza diversi. I relè sono ideali per applicazioni a bassa o moderata potenza, offrendo una dimensione compatta e versatilità nei sistemi di segnalazione e controllo. I contattori, invece, sono progettati per gestire scenari ad alta potenza, offrendo durabilità e funzionalità estese per ambienti industriali e commerciali.
Comprendere le esigenze specifiche della tua applicazione è fondamentale per scegliere tra un relè e un contattore. Considerando fattori come i requisiti del carico, l’ambiente di applicazione, la funzionalità, il costo e la sicurezza, puoi prendere una decisione informata che garantisca affidabilità ed efficienza nel tuo sistema elettrico. Se si tratta di aggiornare un’installazione esistente o di progettare una nuova, la scelta giusta tra un relè e un contattore migliorerà sia le prestazioni che la sicurezza.
