La forma completa de MCB en electricidad es Interruptor de Circuito Miniatura. Los sistemas eléctricos a menudo enfrentan desafíos, como sobrecargas y cortocircuitos, que pueden llevar a daños en el equipo, incendios e incluso electrocución. Estos problemas pueden ser causados por cableado defectuoso, circuitos sobrecargados o el uso de dispositivos eléctricos inapropiados, subrayando la necesidad de mecanismos de protección efectivos. Cuando los sistemas eléctricos experimentan sobrecargas o cortocircuitos, equipos sensibles, como computadoras, electrodomésticos y maquinaria, pueden sufrir daños severos, lo que conduce a costosas reparaciones o reemplazos.
El interruptor de circuito miniatura (MCB) garantiza la seguridad eléctrica en hogares, oficinas y otros edificios, así como para aplicaciones industriales, protegiendo las instalaciones eléctricas contra sobrecargas y cortocircuitos.
Una vez que se detecta una falla, el interruptor de circuito miniatura se desconecta automáticamente el circuito eléctrico para prevenir daños en los cables y evitar el riesgo de incendio.
Los sistemas eléctricos sin protección pueden causar un acumulo de calor excesivo, lo que puede llevar a incendios que resultan en daños significativos a la propiedad e incluso pérdida de vidas.
Los fallos eléctricos pueden crear condiciones peligrosas para las personas, lo que conlleva el riesgo de electrocución o quemaduras eléctricas severas.
Protección Eléctrica con Interruptor de Circuito Miniatura
Interruptor de Corte de Circuito AC de Bastidor DIN
Interruptor de Corte de Circuito Miniatura para Hogar
Curva C MCB: Interruptor de Circuito Miniatura

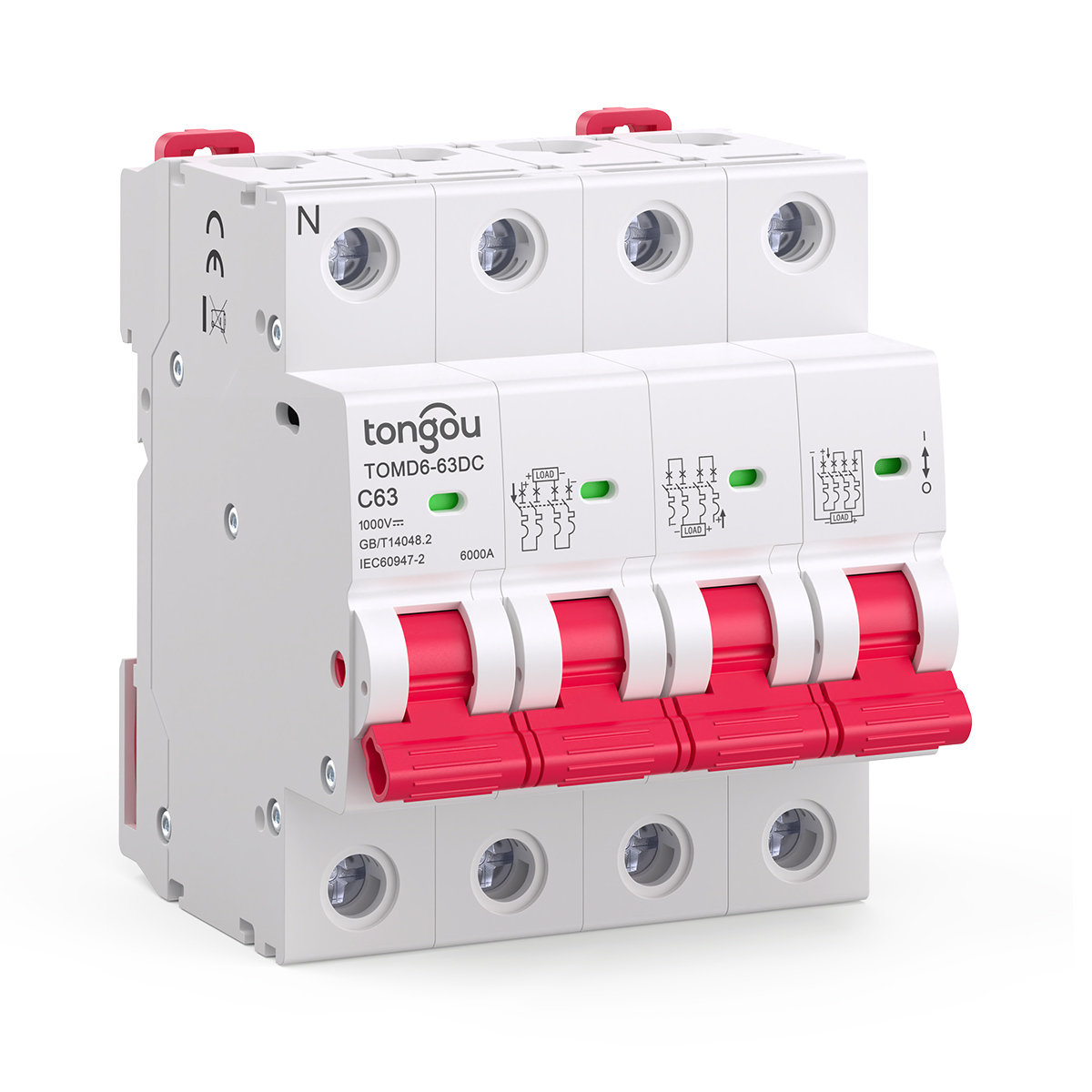

Interruptor de Corte de Circuito de Corriente Continua (CC) Miniatura
MCB para Sistema Solar
Interruptor de Circuito Miniatura para Sistema de Corriente Continua (DC)
Los MCB son dispositivos electro-mecánicos compactos diseñados para proteger los circuitos eléctricos de daños causados por sobrecorrientes, como sobrecargas y cortocircuitos. Los MCB son una alternativa más avanzada y fiable a los fusibles tradicionales, que necesitan ser reemplazados después de una única operación.
Los MCB funcionan monitoreando la corriente que fluye a través de un circuito. Cuando la corriente supera un umbral predeterminado, el mecanismo interno del MCB se activa, desconectando el circuito y deteniendo el flujo de electricidad. Este desconexión rápida ayuda a prevenir daños en el equipo eléctrico, los cables y, lo más importante, reduce el riesgo de incendio o electrocución.
Garantizando confiabilidad y seguridad para las personas y los bienes, los MCB están equipados con dos mecanismos de activación: el mecanismo de activación térmica retrasada para protección contra sobrecarga y el mecanismo de activación magnética para protección contra cortocircuitos.

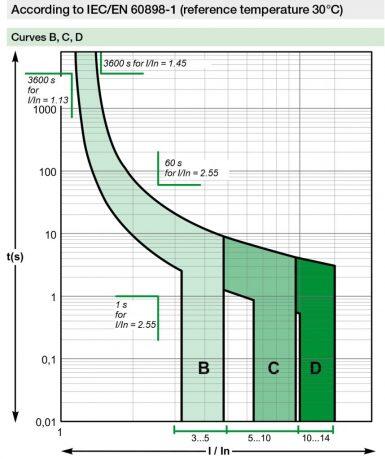

Los MCB están disponibles en varios tipos, diferenciados principalmente por sus características de activación. Los tipos más comunes de MCB incluyen:
Los MCB de Tipo B están diseñados para activarse a un nivel de corriente de 3 a 5 veces su corriente nominal. Se utilizan comúnmente en aplicaciones residenciales y comerciales ligeras, donde se esperan bajos niveles de corriente de encendido, como en circuitos de iluminación y pequeños electrodomésticos.
Los MCB de Tipo C se activan a un nivel de corriente de 5 a 10 veces su corriente nominal, haciéndolos adecuados para aplicaciones comerciales e industriales con corrientes de encendido moderadas, como motores y transformadores.
Los MCB de Tipo D están diseñados para manejar corrientes de encendido altas, activándose a 10 a 20 veces su corriente nominal. Estos MCB son ideales para aplicaciones industriales pesadas con grandes motores, transformadores y otras cargas inductivas.

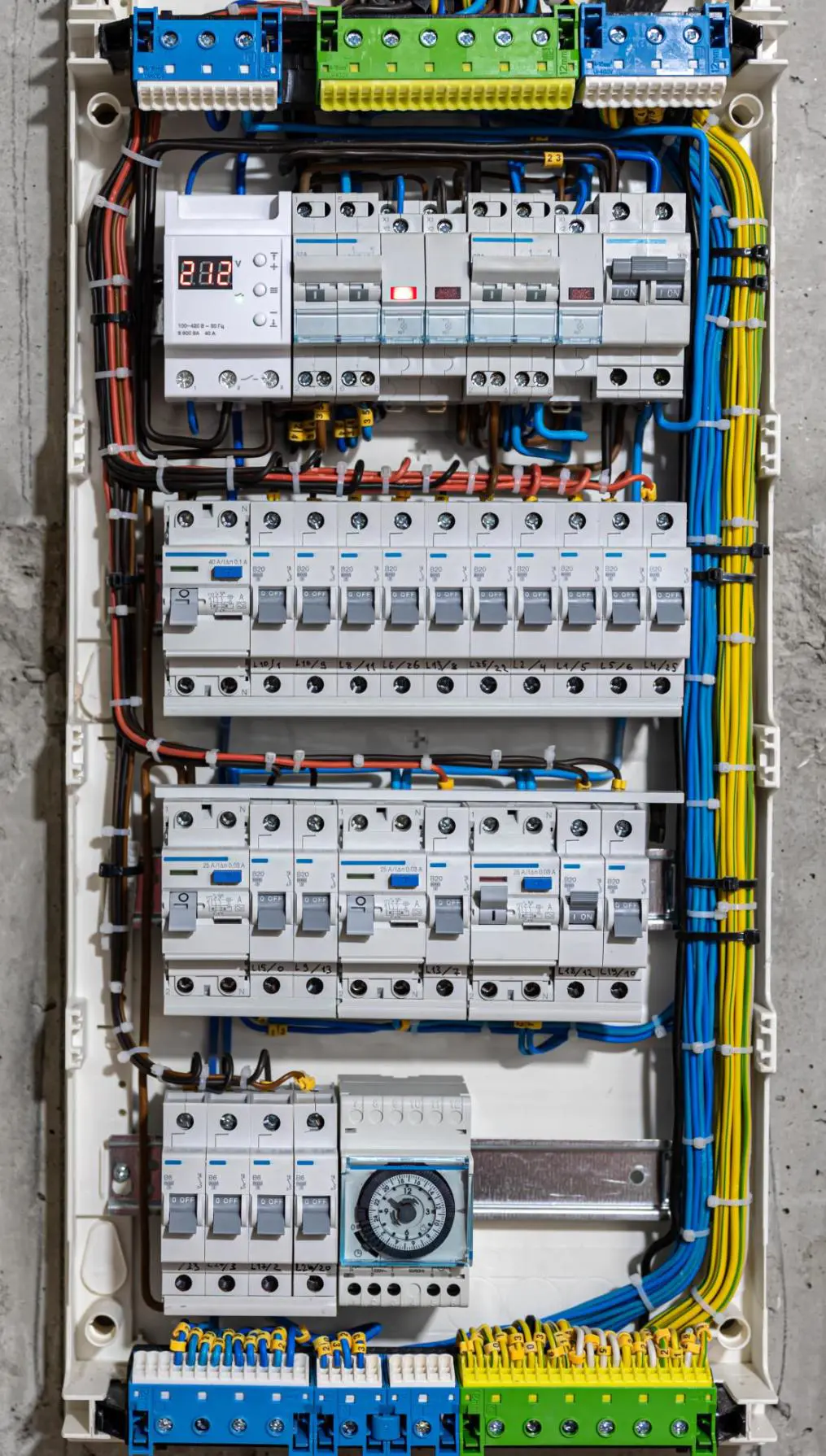

En entornos residenciales, los MCBs protegen los circuitos de iluminación, enchufes y electrodomésticos de fallos eléctricos, asegurando la seguridad de los ocupantes y reduciendo el riesgo de incendio. A menudo se utilizan junto con Dispositivos de Corriente Residual (RCD) o Interruptores de Cortocircuito de Fugas a Tierra (GFCI) para una protección mejorada.
En entornos comerciales, los MCBs protegen una amplia gama de equipos eléctricos, incluyendo maquinaria de oficina, sistemas HVAC y circuitos de iluminación. Al proporcionar una protección fiable contra sobrecargas y cortocircuitos, los MCB ayudan a mantener un ambiente de trabajo seguro y minimizan el riesgo de daños costosos en el equipo y de interrupción del negocio.
En entornos industriales, los MCBs desempeñan un papel crucial en la protección de maquinaria, motores y otros equipos de fallos eléctricos. A menudo se utilizan junto con otros dispositivos de protección, como interruptores de protección de motores y relés de sobrecarga, para garantizar el funcionamiento seguro y eficiente de procesos industriales complejos.
Al elegir un MCB para una aplicación específica, se deben tener en cuenta varios factores:
Seleccione un MCB con una corriente nominal que coincida con la corriente continua máxima del circuito que se pretende proteger. Esto asegura que el MCB no se active durante la operación normal, pero desconectará el circuito en caso de una falla.
Elija un MCB con las características de activación adecuadas (Tipo B, Tipo C o Tipo D) en función de las corrientes de encendido esperadas y la naturaleza de las cargas conectadas. Esto asegura que el MCB proporcionará una protección adecuada sin activaciones innecesarias.
Asegúrese de que la categoría de voltaje del MCB sea adecuada para la tensión del sistema. Los MCB generalmente están disponibles en varias categorías de voltaje, como 120V, 230V o 400V, para adaptarse a diferentes normas de alimentación eléctrica.
Seleccione un MCB con una capacidad de ruptura igual o superior a la corriente de cortocircuito máxima potencial en el punto de instalación. Esto asegura que el MCB pueda interrumpir de manera segura una falla sin sufrir daños; la capacidad de segmentación común es de 4.5kA, 6kA, 10kA, y algunos escenarios de uso no convencionales requieren 15kA, 20kA o incluso más alto.
Según diferentes ocasiones, los interruptores de circuito miniatura tienen diferentes requisitos de curva, como los hogares pueden elegir curvas B y C, los motores industriales necesitan soporte de corriente de arranque relativamente grande, y el uso del producto puede elegir la curva D. Para diferentes cargas de potencia, la corriente en amperios puede ser seleccionada de 6 a 125A.
Realice un cálculo de la corriente de circuito requerida para proteger cada circuito según el sistema de circuitos antes de la instalación, seleccione el número adecuado de polos y corriente, y elija el correspondiente MCB de nuestra lista de productos, o si tiene alguna pregunta acerca de cómo seleccionar un MCB, envíe su solicitud de consultoría o consulta de pregunta a nuestra casilla de correo, nuestro equipo responderá dentro de las 24 horas.
