Ein Netzteil ist wie das Herz eines elektronischen Geräts. Es gibt den Stromkreisen Leben ein, ermöglicht ihnen also, ihre Funktionen wie geplant auszuführen. Die richtige Wahl des Netzteils ist daher entscheidend für eine optimale Leistung Ihrer elektronischen Geräte. Unter den verschiedenen verfügbaren Netzteilen haben Linear- und Schaltnetzteile einen einzigartigen Platz für sich selbst geschaffen. Sie decken unterschiedliche Bedürfnisse ab, daher ist es notwendig, ihre Funktionsweise, Vorteile und Nachteile zu verstehen – nicht nur für Elektronikbegeisterte, sondern auch für jeden, der an der Dynamik alltäglich verwendeter elektronischer Geräte interessiert ist. In diesem Blogbeitrag werden wir uns diesen beiden Typen von Netzteilen widmen, ihren Betrieb demaskieren und Ihnen helfen, die passende Wahl für Ihre Bedürfnisse zu treffen. Fangen wir an.
Netzteile—klingt komplex, oder? Aber in Wirklichkeit sind Sie wahrscheinlich mehr damit vertraut als Sie sich realizen. Lass es uns vereinfachen.
Netzteile sind Geräte, die elektrische Energie für eine oder mehrere elektrische Lasten bereitstellen. Sie nehmen elektrische Energie aus einer Energiequelle auf und wandeln sie in die von den Lasten benötigte richtige Form um. Wie Übersetzer übersetzen sie die Quellstromversorgung (die aus einer Steckdose, einer Batterie oder einer erneuerbaren Quelle wie einer Solaranlage stammen könnte) in eine Sprache (Form der Energie), die das elektrische Gerät verstehen und nutzen kann.
Die meisten Netzteile wandeln Elektrizität vom Wechselstrom (AC) in Gleichstrom (DC) um, nehmen zum Beispiel Ihren Handy-Ladegerät. Die AC-Stromversorgung aus Ihrer Steckdose wird in die DC-Form umgewandelt, die Ihre Handybatterie zum Aufladen benötigt. Andere Netzteile können einen anderen Zweck haben, wie das Herab- oder Hochschalten von Spannungen (Transformatoren), das Stabilisieren von Strömen oder Spannungen (Regler) oder sogar das Umwandeln von Gleichstrom zurück in Wechselstrom.
Daher sind Netzteile wie Hinterbühnen-Helden—stillschweigend sicherstellen, dass unsere Geräte reibungslos, effektiv und sicher funktionieren. Sie sind in unseren Geräten verstaut, aus dem Blickwinkel entfernt, aber auf jeden Fall nie außer Betrieb.
Netzteile gibt es in einer Vielzahl von Typen, von denen jeder für bestimmte Geräte und Anwendungen konzipiert ist. Allgemein fallen sie jedoch in zwei Hauptkategorien:
Linear Netzteil: Dies ist eine der ältesten und einfachsten Arten von Netzteilen. Es funktioniert, indem es die Netzspannung AC in eine niedrige Spannung DC mit einem Transformator umwandelt. Es verwendet dann einen Gleichrichter, um den Wechselstrom in einen Gleichstrom umzuwandeln, und einen Kondensator, um etwaige verbleibende Schwankungen zu entfernen. Trotz ihres geringeren Wirkungsgrades und ihres größeren Volumens werden lineare Netzteile bei Anwendungen bevorzugt, bei denen ein geräuscharmes Niederdruck-Ausgangssignal erforderlich ist, wie zum Beispiel in Audio- und Medizingeräten.
Schaltnetzteil (SMPS oder Switching Power Supply): Dies ist ein komplexeres, aber äußerst effizientes Netzteil. Es schaltet einen Leistungstransistor schnell zwischen Sättigung (voll ein) und Abschaltung (voll aus) mit einer variablen Duty-Cycle um, dessen Mittelwert die gewünschte Ausgangsspannung ist. Dies ermöglicht es, Spannung und Strom effizient umzuwandeln und Wärmeabfuhr zu minimieren. Ihr geringer Gewicht, ihre kleine Größe und ihr hohes Wirkungsgrade machen sie zur bevorzugten Wahl bei Computer- und Servernetzteilen sowie bei anderen Hochleistungsanwendungen.
Notstromversorgung (UPS): Dies ist eine sekundäre Stromquelle, die eingreift, wenn die primäre Stromquelle ausfällt und die kontinuierliche Betriebsweise des Geräts gewährleistet. In Computersystemen eingesetzt, bietet UPS die Möglichkeit, Daten zu speichern, bevor ein sicherer Shutdown während Stromausfällen durchgeführt wird.
Gleichstrom-Netzteil: Dies ist ein Netzteil, der eine Gleichspannungsquelle verwendet, um einen Gleichstrom zu erzeugen.
Spannungsquelle: Im Gegensatz zu Gleichstrom-Netzteilen wandeln Spannungsquellen eine Gleichspannungseingabe in eine Wechselspannungsausgabe um.
Einstellbares Netzteil: Dies sind Netzteile, die über Analogsignale oder digitale Schnittstellen ferngesteuert werden können, wodurch eine automatische Steuerung der Ausgangsspannung oder des Stroms möglich ist.
Die richtige Art für Ihre spezifischen Anforderungen würde von mehreren Faktoren abhängen – der von Ihnen betriebenen Gerät, deren Strombedarf, den Effizienzbedürfnissen, Platzbeschränkungen usw.
Linear-Netzteile arbeiten in einer Reihe von Stufen. Zunächst tritt das Wechselstrom (AC) in das Netzteil ein und durchläuft einen Transformator. Dieser Transformator senkt dann die eingehende AC-Spannung auf einen niedrigeren Wert herab. Darauf folgt die Gleichrichterschaltung, die das AC in Gleichstrom (DC) umwandelt, wodurch eine Wellenform von gepulsten DC-Spannung entsteht. Schließlich verwendet das Netzteil einen Regler, um die DC-Spannung auf einen festen Wert zu stabilisieren, der dann ausgegeben wird, um das Gerät zu betreiben. Der Regler hält außerdem diese feste Ausgangsspannung trotz Variationen in der Eingangsspannung oder der Ausgangslast aufrecht.
Linear-Netzteile | Vorteile | Nachteile |
Einfache Bauweise und einfach in der Wartung | Uneffiziente Energieumwandlung führt zur Wärmeerzeugung | |
Geringerer Welleneffekt, was das Rauschen verringert | Kann die Eingangsspannung nicht erhöhen | |
Ausgezeichnete Ladungs- und Linienregulation | Größere Bauform und größeres Gewicht im Vergleich zu Schaltnetzteilen | |
Weniger anfällig für Ausgangsspannungsrauschen | Bedarf an erheblichen Kühlmaßnahmen |
Linear-Netzteile können die perfekte Wahl für anspruchsvolle Anwendungen sein, bei denen die Ausgangsspannungen von jeglichem Rauschen frei bleiben müssen – wie bei der Audioverarbeitung und -übertragung. Allerdings können ihre Ineffizienzen und ihre Größe zu limitierenden Faktoren werden, insbesondere bei Anwendungen, bei denen Stromverbrauch, Gerätegröße und Gewicht zentrale Überlegungen sind.

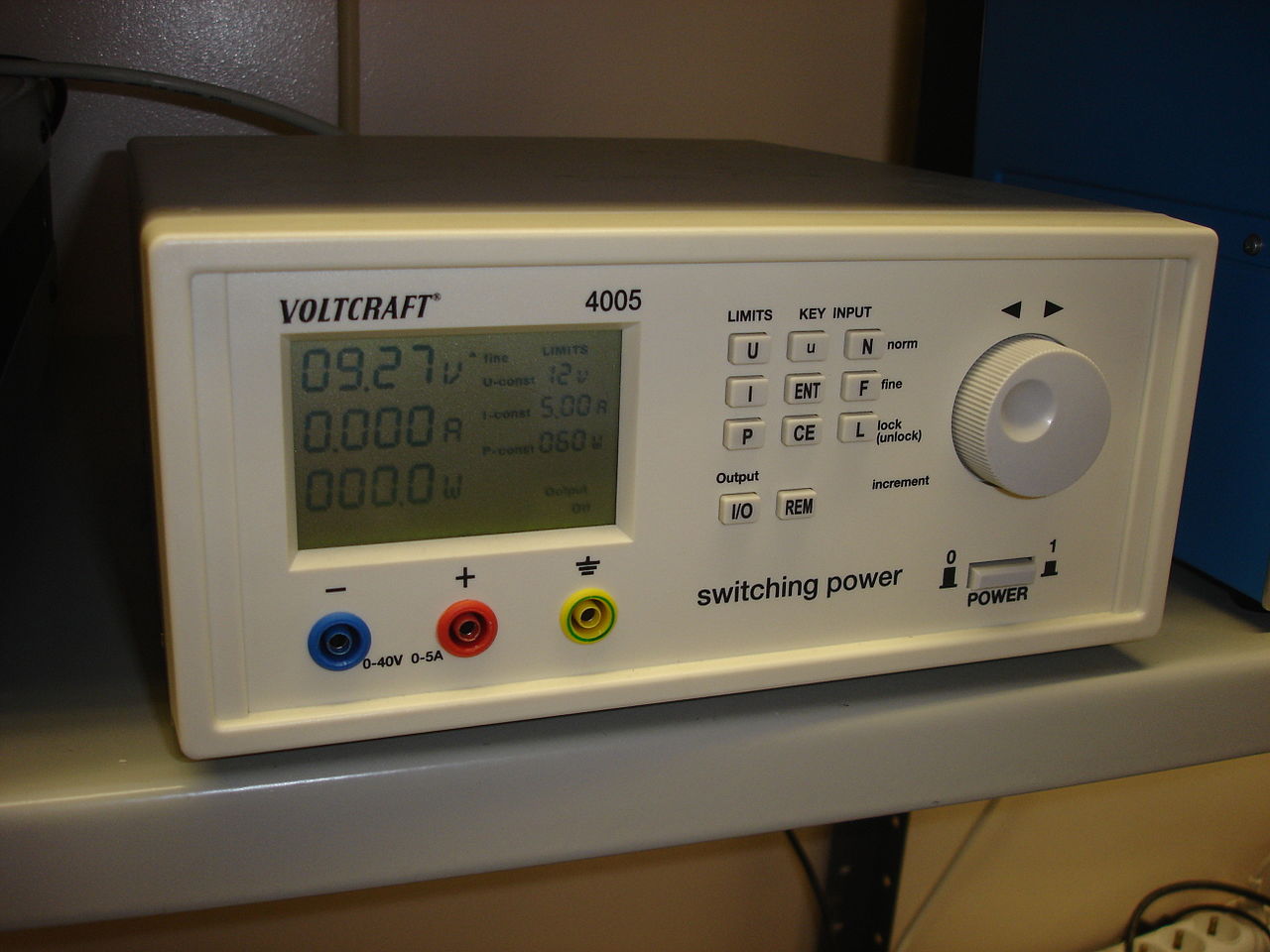

Schaltnetzteile beginnen ihre Betriebe ebenfalls mit dem Wechselstrom (AC), der durch einen Transformator geleitet wird. Im Gegensatz zu linearen Netzteilen besteht jedoch bei Schaltnetzteilen ein zusätzlicher Schritt. Die Eingangsspannung wird von Leistungshalblelektroniken (Transistoren) schnell an- und ausgeschaltet, was zu einer schnellen Abfolge von Energiepulsen und Nullenergie führt. Diese heruntergesetzte Gleichspannung wird dann glättet und geregelt, um die erforderliche Gleichstromausgabe zu erzeugen. Oftmals wird ein Kühlkörper verwendet, um die während dieses Prozesses erzeugte Wärme zu regulieren.
Schaltnetzteile | Vorteile | Nachteile |
Hohe Energieeffizienz, reduziert den Energieverbrauch und macht sie zur umweltfreundlicheren Wahl | Höhere Kosten und Komplexität im Design | |
Kleiner und leichter im Vergleich zu linearen Netzteilen aufgrund des Fehlens großer Transformatoren | Geräusch, das durch die schnell wechselnden Transistoren verursacht wird, kann andere elektronische Geräte stören | |
Kann die Eingangsspannung erhöhen | Diagnose und Reparatur erfordern aufgrund der Komplexität mehr Fachkenntnisse | |
Weniger Wärmeerzeugung aufgrund hoher Energieeffizienz | Potenzielles Risiko für höhere elektromagnetische Emissionen |
Zusammenfassend haben Schaltnetzteile bei Effizienz, Größe und Anpassungsfähigkeit an verschiedene Eingangsspannungen die Oberhand. Allerdings kann es aufgrund des Schaltvorgangs ein wenig laut werden, was bei der Verwendung mit empfindlicher elektronischer Ausrüstung zu berücksichtigen ist.
Die Wahl zwischen einem Linear- und einem Schaltnetzteil entspricht der Suche nach dem richtigen Werkzeug für die richtige Aufgabe. Beide Typen haben ihre eigenen Stärken und Schwächen, die sie für verschiedene Anwendungen geeignet machen.
Linear-Netzteile, mit ihrer Einfachheit und hervorragenden Regelung, sind eine ausgezeichnete Wahl für anspruchsvolle Anwendungen wie die Audioverarbeitung, bei der die Signalqualität von entscheidender Bedeutung ist. Allerdings sinkt ihr Wirkungsgrad mit zunehmenden Leistungsanforderungen, was sie für hochleistungsstarke Anwendungen weniger tauglich macht.
Andererseits sind Schaltnetzteile bei hochleistungsstarken, energieeffizienten Anwendungen die Top-Auswahl. Ihr kompakter und leichterer Bau, zusammen mit ihren energiesparenden Eigenschaften, machen sie zur erstklassigen Wahl – von Haushaltsgeräten bis zu industrieller Ausrüstung. Obwohl sie mehr elektrisches Rauschen erzeugen, ist der Einfluss in den meisten Fällen gering.
Zusammenfassend ist der Wettbewerb zwischen Linear- und Schaltnetzteilen nicht eine Frage, welcher besser ist. Es geht darum, ihre Stärken und Schwächen zu verstehen und das richtige Netzteil für Ihre spezifischen Bedürfnisse und Einschränkungen zu identifizieren. Wie die Technologie weiter fortschreitet, werden beide Typen weiterentwickelt und werden besser und besser.
Dies markiert das Ende unseres tiefgründigen Eintauchens in Linear- und Schaltnetzteile, hoffentlich fanden Sie es informativ und hilfreich.
