In der Welt der Elektrotechnik ist die Wahl zwischen Schalter-Netzteilen und Transformatoren für verschiedene Anwendungen von entscheidender Bedeutung. Beide haben ihre einzigartigen Merkmale, Vorteile und Grenzen. Dieser Artikel untersucht, was Schalter-Netzteile und Transformatoren sind, ihre Hauptunterschiede und welche Option für bestimmte Szenarien besser geeignet ist.
Die meisten Industrieanlagen verlassen sich heute auf Wechselstrom (AC) aus der Netzversorgung, aber viele Industriegeräte benötigen Gleichstrom (DC) zum Betrieb. Hier kommen Schalter-Netzteile zum Einsatz.

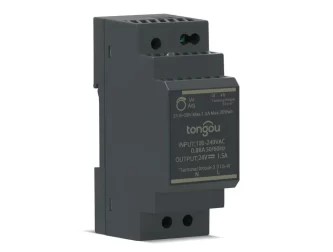

Ein Schalter-Netzteil, auch bekannt als Schaltnetzteil (SMPS), ist eine elektronische Netzteil, die Schaltregler zur effizienten Umwandlung elektrischer Energie einbindet. Es verwendet eine Hochfrequenz-Schaltertechnik, um die gewünschte Ausgangsspannung und den Strom zu liefern.
1. Grundlegende Arbeitsweise
Die Hauptfunktion eines SMPS umfasst:
——Gleichrichtung: Umwandlung des AC-Eingangs in Gleichspannung.
——Schaltung: Verwendung eines Hochgeschwindigkeitsschalttransistors, um die Gleichspannung in ein Hochfrequenz-AC-Signal zu schneiden.
——Transformation: Durchführen des Hochfrequenz-AC über einen kleinen Transformator, um die Spannungsstufe zu ändern.
——Gleichrichtung und Filterung: Zurückwandeln des transformierten AC in DC und Filtern, um jegliches Rauschen zu entfernen.
Schlüsselkomponenten
——Schalttransistor: Das zentrale Element für Schaltvorgänge.
——Transformatoren: Verwendet für die Spannungstransformation bei Hochfrequenz.
——Gleichrichter: Wandeln AC in DC um.
——Filterkondensatoren: Glätten die Gleichstromausgabe aus.
——Steuerungsschaltung: Reguliert die Schaltfrequenz und den Dauerbetrieb.
Große Industrieanlagen müssen die Spannung anpassen, um sie für verschiedene Maschinen zu verwenden, daher werden Transformatoren benötigt.

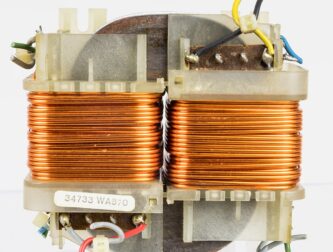

Ein Transformator ist ein elektronisches Gerät, das elektrische Energie zwischen zwei oder mehr Stromkreisen durch elektromagnetische Induktion überträgt. Er besteht aus Primaär- und Sekundärwicklungen, die um einen magnetischen Kern gewickelt sind und die Spannungsstufe ohne Beeinträchtigung der Frequenz ändern.
1. Grundlegende Arbeitsweise
Der Betrieb eines Transformators umfasst:
——Elektromagnetische Induktion: Ein Wechselstrom (AC) in der Primaärwicklung erzeugt ein veränderliches Magnetfeld im Kern.
——Spannungstransformation: Das veränderliche Magnetfeld induziert eine Spannung in der Sekundärwicklung, die höher oder niedriger als die Primaärspannung sein kann, je nach der Wicklungsverhältnis.
2. Schlüsselkomponenten
——Primär- und Sekundärwicklungen: Drahtspulen, die den Eingang- und Ausgangsstrom tragen.
——Magnetischer Kern: Stärkt die magnetische Kopplung zwischen den Wicklungen.
——Isolationsmaterialien: Bieten elektrische Isolation zwischen den Wicklungen und dem Kern.
1. Effizienz
——Schalter-Netzteile: Im Allgemeinen effizienter aufgrund des Hochfrequenzbetriebs und geringerer Leistungsverluste bei der Spannungsregelung.
——Transformatoren: Die Effizienz variiert, kann aber aufgrund von Energieverlusten als Wärme in Kernen und Wicklungen niedriger sein, insbesondere bei niedrigeren Frequenzen.
2. Größe und Gewicht
——Schalter-Netzteile: Typischerweise kleiner und leichter aufgrund der Verwendung von Hochfrequenz-Transformatoren.
——Transformatoren: Größer und schwerer, insbesondere bei Anwendungen, die eine erhebliche Leistungstransformation erfordern.
3. Kosten
——Schalter-Netzteile: Können für Niederleistungsanwendungen kosteneffizient sein, können aber für Hochleistungsanforderungen teurer werden.
——Transformatoren: Der Initialkosten können aufgrund von Materialien und Konstruktion höher sein, sind aber langfristig für Hochleistungsanwendungen kosteneffizient.
4. Leistung und Zuverlässigkeit
——Schalter-Netzteile: Bieten bessere Spannungsregelung und -steuerung, aber können anfällig für Rauschen und elektromagnetische Störungen sein.
——Transformatoren: Höchst zuverlässig mit weniger Komponenten, die ausfallen können; die Leistung ist für den langfristigen Einsatz stabil.
1. Höhere Effizienz
Schalter-Netzteile sind darauf ausgelegt, energieeffizienter zu sein und Strom mit minimalen Verlusten umzuwandeln, was sie ideal für Anwendungen macht, in denen die Energieersparnis von Bedeutung ist.
2. Kleine Größe und Gewicht
Die Verwendung von Hochfrequenz-Transformatoren ermöglicht es SMPS-Einheiten, kompakt und leicht zu sein, was sie für tragbare und räumlich eingeschränkte Anwendungen geeignet macht.
3. Kosteneffizienz
Obwohl das Design komplex sein mag, können die Gesamtkosten für die Herstellung und den Betrieb eines SMPS niedriger liegen, insbesondere für niedrige bis mittlere Leistungsanwendungen.
4. Bessere Regelung und Steuerung
SMPS-Einheiten bieten präzise Spannungsregelung und sind hoch anpassungsfähig für veränderliche Lastbedingungen, was ein besseres Leistungsverhalten in dynamischen Umgebungen bietet.
1. Einfachheit und Langlebigkeit
Transformatoren haben eine einfache Bauweise ohne bewegliche Teile, was zu hoher Langlebigkeit und geringen Wartungsanforderungen führt.
2. Hohe Zuverlässigkeit
Transformatoren sind für ihre Robustheit und Langlebigkeit bekannt und arbeiten oft für Jahrzehnte mit minimaler Abnutzung zuverlässig.
3. Geräuscharme und elektromagnetische Störungen
Im Gegensatz zu SMPS erzeugen Transformatoren keine Hochfrequenzgeräusche oder elektromagnetische Störungen, was sie für sensible Anwendungen geeignet macht.
4. Geeignet für Hochleistungsanwendungen
Transformatoren sind ideal für Hochleistungs- und Hochspannungsanwendungen, wie zum Beispiel in der Energieverteilung und industriellen Betriebe, wo Effizienz und Zuverlässigkeit von entscheidender Bedeutung sind.
Das Verständnis der Unterschiede und jeweiligen Vorteile von Schalter-Netzteilen und Transformatoren ermöglicht fundiertere Entscheidungen in verschiedenen Anwendungen der Elektrotechnik. Beide haben einzigartige Stärken, die sie für verschiedene Szenarien geeignet machen. Während SMPS-Einheiten Effizienz und Kompaktheit bieten, bieten Transformatoren Zuverlässigkeit und Einfachheit. Indem Sie die Anforderungen Ihrer spezifischen Anwendung sorgfältig in Betracht ziehen, können Sie die Stromversorgung auswählen, die am besten zu Ihren Bedürfnissen passt.
