Elektrizität fließt durch unsere Welt, von kleinen Haushaltsgadgets bis hin zu großen Industriemaschinen. Im Zentrum dieser elektronischen Systeme liegen zwei grundlegende Arten der Schaltungsaufstellung: Reihen- und Parallelschaltung. Das Verständnis der Unterschiede, Anwendungen und die Erstellung jeder Art von Schaltung kann jedermann stärken, von aufstrebenden Elektriker bis zu neugierigen Heimwerkern. Dieser Artikel will diese grundlegenden, aber wichtigen Konzepte auf eine klare und Expertenart klären.

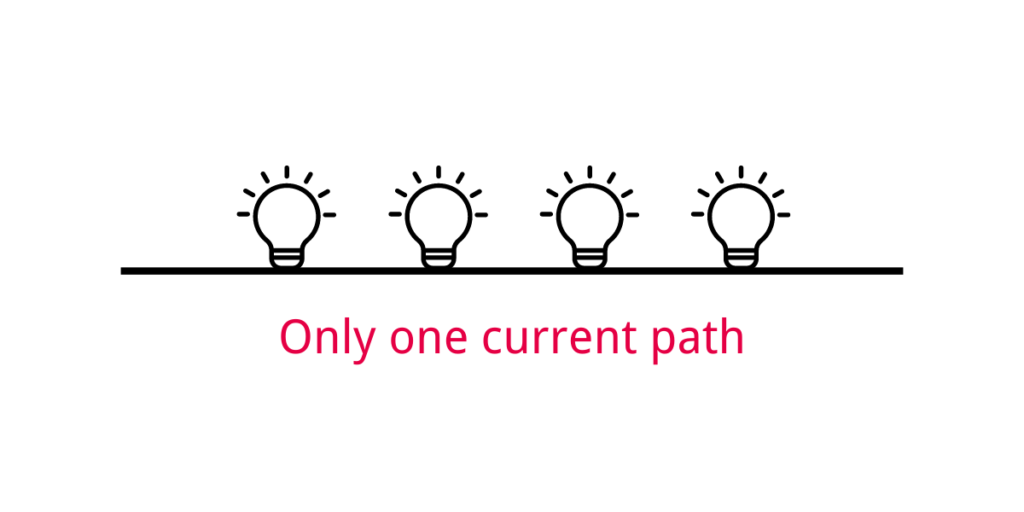

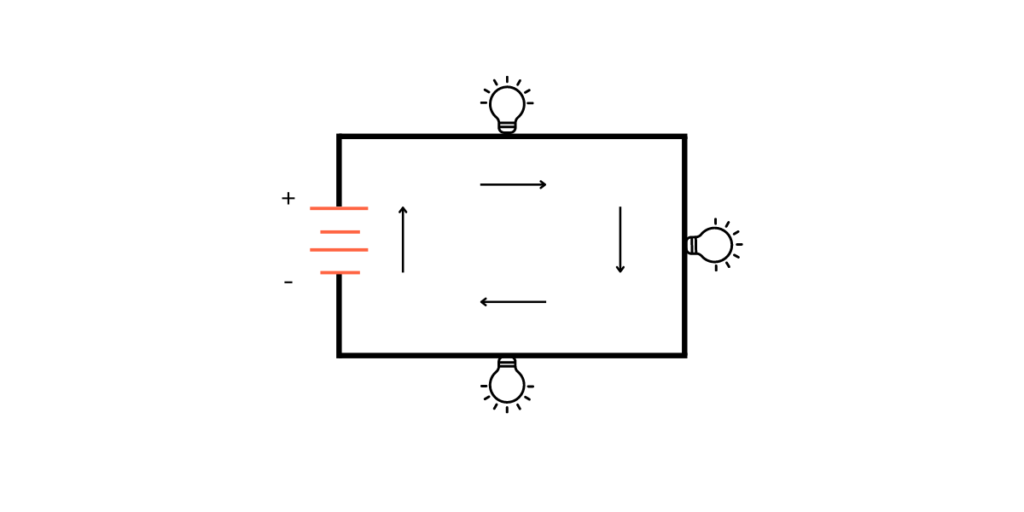

In einer Reihenschaltung werden Bauteile (wie ein Widerstand oder eine Lampe) schließlich angeschlossen, um einen einzigen Stromweg für den Stromfluss zu bilden. Stell dir eine Kette aus alten Weihnachtlichtern vor; wenn eine Glühbirne ausbrennt, wird der gesamte Strang dunkler. Dies ist ein klassisches Beispiel für eine Reihenschaltung. Ihr auszeichnendes Merkmal ist, dass es nur einen Stromweg gibt. Der Strom (gemessen in Ampèren) durch jedes Element ist derselbe, aber die Spannung (Potenzialdifferenz) durch jedes Element kann unterschiedlich sein. Diese Anordnung ist einfach, hat aber ihre Grenzen, insbesondere da der Betrieb des gesamten Stromkreises stoppt, wenn ein einzelnes Element ausfällt.

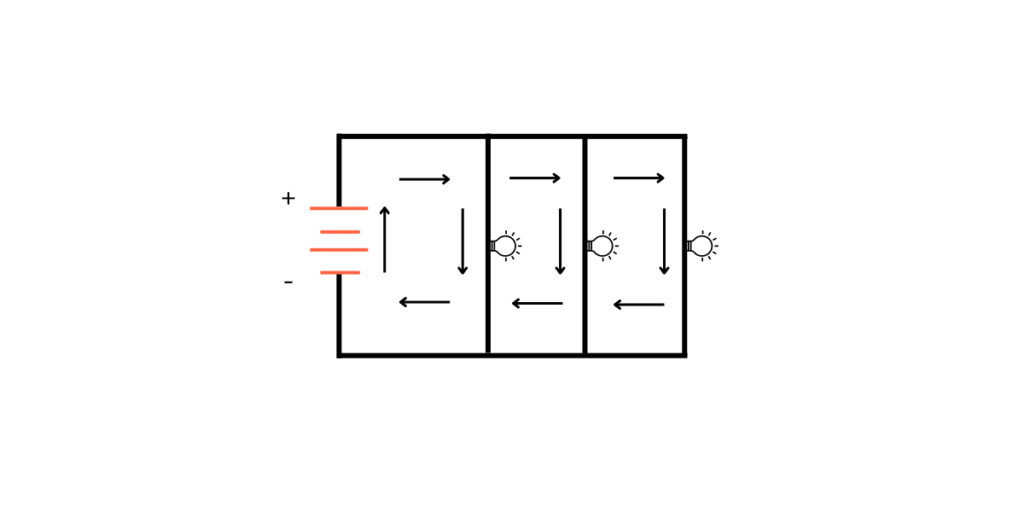

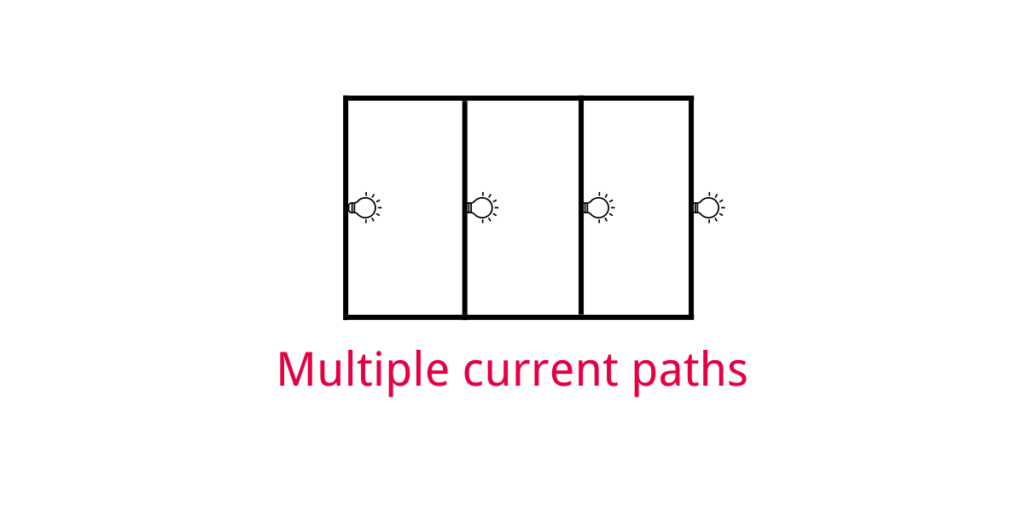

Eine Parallelschaltung hingegen hat mehrere Stromwege. Stellen Sie sich eine Autobahn mit mehreren Fahrspuren vor; wenn eine Spur gesperrt ist, können die anderen weiterhin befahren werden. Wenn wir Steckdosen oder Lichter in unseren Häusern verkabeln, verbinden wir sie normalerweise parallel. Auf diese Weise arbeitet jede Komponente unabhängig, und selbst wenn eine ausfällt, beeinträchtigt dies nicht die anderen. In einer Parallelanordnung ist die Spannung über jede Komponente gleich, aber der Strom variiert je nach Widerstand der Komponente.

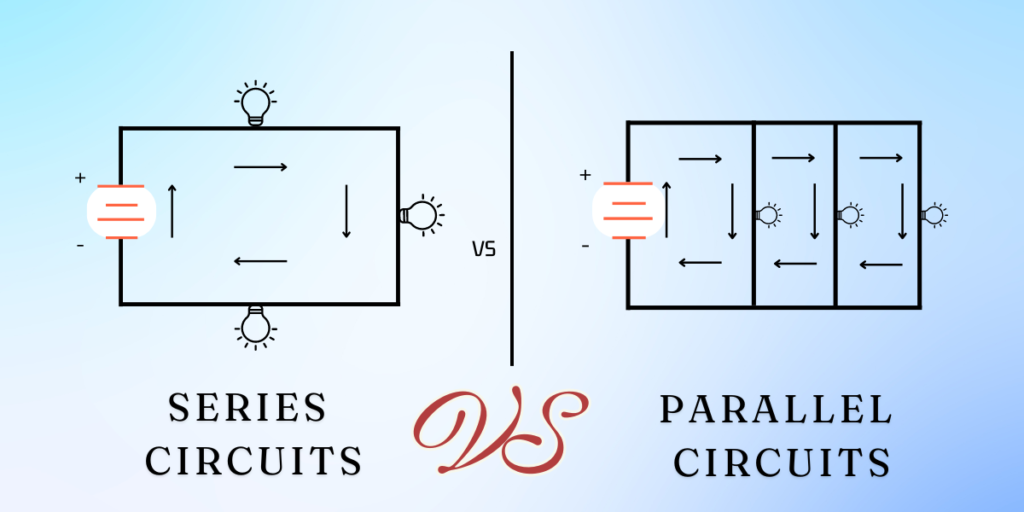

Der grundlegende Unterschied liegt in ihrer Konfiguration und den daraus resultierenden elektrischen Eigenschaften:
1. Stromweg: Reihenschaltungen haben einen kontinuierlichen Stromweg, während Parallelschaltungen mehrere Wege bieten.
2. Spannung und Strom: In Reihenschaltungen bleibt der Strom überall gleich, aber die Spannung kann bei den Komponenten variieren. Parallelschaltungen halten die gleiche Spannung über alle Komponenten aufrecht, aber der Strom kann variieren.
3. Abhängigkeit: Komponenten in einer Reihenschaltung sind voneinander abhängig für den Stromfluss. Im Gegensatz dazu arbeiten Komponenten in einer Parallelschaltung unabhängig.
4. Anwendung und Flexibilität: Parallelschaltungen sind flexibler und werden in den meisten Haushaltsstromkabeln verwendet, weil sie einen unabhängigen Betrieb von Geräten ermöglichen.
Das Erstellen einer Parallelschaltung erfordert das Verbinden aller Plus-Anschlüsse der Komponenten miteinander und das Gleiche für alle Minus-Anschlüsse, wodurch mehrere Wege für den elektrischen Stromfluss geschaffen werden. Diese Anordnung stellt sicher, dass jede Komponente die gleiche Spannung erhält. Parallelschaltungen werden im Haushaltsstromkreisbau allgemein bevorzugt, weil sie dafür sorgen, dass Geräte eine konstante Spannungsversorgung haben und unabhängig voneinander funktionieren können.
Reihenschaltungen eignen sich für einfache Aufgaben wie das Aufhängen von Weihnachtlichtern oder das Erstellen von Schaltungen, in denen die Spannung auf verschiedenen Komponenten aufgeteilt werden muss, wie in bestimmten Arten von Batteriekonfigurationen oder kleinen elektronischen Projekten.
Parallelschaltungen werden in den meisten praktischen Anwendungen bevorzugt, in denen Zuverlässigkeit und Unabhängigkeit zwischen den Komponenten von entscheidender Bedeutung sind. Dazu gehören Haushaltskabel, Industriemaschinen und elektronische Geräte, bei denen jedes Element eine konstante Spannungsniveau benötigt, um richtig zu funktionieren.
Das Verständnis der Grundlagen von Reihen- und Parallelschaltungen legt die Grundlage für fortgeschrittenere elektrotechnische und elektronische Arbeiten. Reihenschaltungen mit ihrem einfachen Design sind in bestimmten Anwendungen, in denen Einfachheit entscheidend ist, sehr tauglich. Parallelschaltungen bieten eine erhöhte Flexibilität und Zuverlässigkeit und dominieren in Umgebungen, in denen ein konsistenter Betrieb mehrerer Komponenten erforderlich ist. Indem man die grundlegenden Unterschiede und Anwendungen dieser Schaltungskonfigurationen verinnerlicht, können Enthusiasten und Professionals alike besser die elektrifizierte Welt um sich herum navigieren, um sowohl Funktionalität als auch Sicherheit in ihren Projekten und Reparaturen zu gewährleisten.
