RCBO verbindet die Funktionen von MCB und RCD und ist eine abgekürzte Bezeichnung für “Residual Current Circuit Breaker mit Überlastschutz”.
Überstrom bezieht sich auf einen zu hohen Strom, der durch zu viele Lastgeräte im Stromkreis oder einen Kurzschluss im Stromkreis verursacht wird. Residualstrom, auch bekannt als Erdungsleistung, bezieht sich auf eine offene Schaltung, die durch eine versehentliche Kabeltrennung oder ein defektes Kabel im Stromkreis verursacht wird.
Die Hauptfunktion von RCBO ist es, vor Erdungsfehlern, Überlast und Kurzschlussstrom zu schützen und den Strom schnell zu trennen, um Personal und hinterliegende Ausrüstung zu schützen.
Mit der Entwicklung der Technologie und der Weiterentwicklung von smart life, taucht das intelligente RCBO auf. Ein intelligentes RCBO (Residual Current Breaker mit Überlast) ist eine erweiterte Version des traditionellen RCBO, die zusätzliche Funktionen bietet, die durch die Integration von Smart-Technologie ermöglicht werden. Dieses Gerät erfüllt weiterhin die primären Funktionen eines RCBO, einschließlich des Schutzes vor Überstrom (wie MCBs) und Erdungsstrom (wie RCDs), um Sicherheit vor elektrischen Stromstößen und möglichen Bränden aufgrund von Fehlern zu gewährleisten. Es ist jedoch mit Funktionen erweitert, die Remote-Überwachung und -steuerung sowie Automatisierung und Integration in smart life systeme ermöglichen.
Ein RCBO, oder Residual Current Breaker mit Überstromschutz, ist ein Sicherheitsgerät in elektrischen Stromkreisen, das vor zwei Arten von Gefahren schützt: Erdungsfehlerströmen und Überströmen, einschließlich Überlast- und Kurzschlussströmen.
Die Residualstromfunktion ermöglicht dem RCBO, das Gleichgewicht des elektrischen Stroms zwischen den Phasenleitern (heiß) und der Neutralleiter zu überwachen. Unter normalen Bedingungen sind die Ströme ausgeglichen. Wenn ein Ungleichgewicht auftritt (z.B. aufgrund einer elektrischen Erschütterung einer Person oder eines Lecks zum Erdpotential), erkennt der RCBO dies und trennt den Stromkreis, wodurch das Risiko von Verletzungen oder Tod reduziert wird.
Der Überstromschutz schützt elektrische Stromkreise und angeschlossene Geräte vor Schäden, die durch einen Überstrom verursacht werden können, der durch eine Überlast oder einen Fehler im Stromkreis entsteht. Wenn zum Beispiel ein Gerät mehr Strom aufnimmt, als der Stromkreis zu verarbeiten in der Lage ist (Überlast) oder wenn es einen Kurzschluss gibt, wird der RCBO ausgelöst und unterbricht den Stromversorgung, um möglichen Schaden am System zu verhindern.
Insgesamt wird ein RCBO verwendet, um einen elektrischen Stromkreis vor den Gefahren von Erdungsfehlern und Überströmen zu schützen und erhöht die Sicherheit des elektrischen Systems in Wohn-, Gewerbe- und Industriebereichen.
RCBO kombiniert die Funktionen von MCB und RCD und versucht in der Praxis, stattdessen einer Kombination aus MCB und RCD ein einzelnes RCBO zu verwenden.

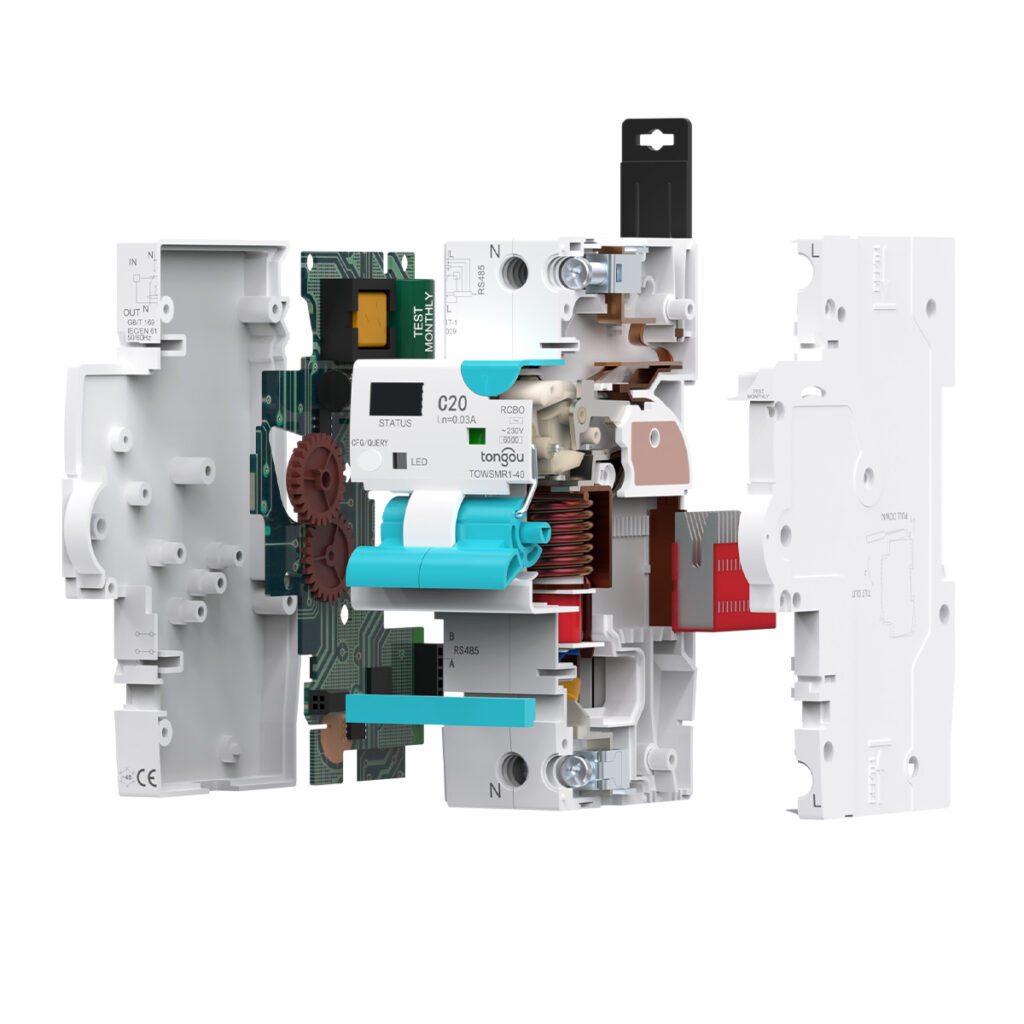

Bisher werden die meisten Haushaltsverteilungsboxen mit einem RCBO ausgestattet, um die elektrische Sicherheit im Haushalt zu schützen. Im Bild ist ein intelligentes RCBO-Produkt TOSMR1 dargestellt, das Kurzschlussschutz, Lecksicherheitsschutz und Überlastschutz bietet. Auf dieser Grundlage kann das intelligente RCBO ferngesteuert und Informationen überwacht werden, was die Bequemlichkeit erheblich erhöht.
In industriellen Anwendungen
wie Fabrikverkabelung, Geschäftsräumen wie Hotels und großen medizinischen Geräten ist es notwendig, verschiedene elektrische Fehlerschutzmaßnahmen zu ergreifen. Bei der Installation wird empfohlen, dass jeder einzelne Stromkreis mit einem RCBO ausgestattet wird. Im Falle eines Stromkreisfehlers wird der fehlerhafte Stromkreis die normale Funktion anderer Stromkreise nicht beeinträchtigen. Im Folgenden sind die Produktkataloge der beiden RCBOs.
Haushaltsanwendungen
– Haushaltselektronik: In Häusern werden RCBOs installiert, um einzelne Stromkreise wie die für Küchengeräte, Heizungssysteme oder Beleuchtungsstromkreise zu schützen. Sie gewährleisten, dass im Falle eines Fehlers (z.B. ein beschädigtes Gerät verursacht einen Kurzschluss oder eine Person kommt in Kontakt mit einem live Teil), der Strom schnell abgeschaltet wird, wodurch das Risiko von elektrischen Stromstößen oder Bränden reduziert wird.
– Außen- und Gartenbereiche: Für Außensteckdosen, Beleuchtung oder Teichpumpen bieten RCBOs entscheidenden Schutz, insbesondere angesichts des erhöhten Risikos von elektrischen Fehlern aufgrund von Wetterbedingungen und Außeneinflüssen.
Gewerbe- und öffentliche Gebäude
– Bürogebäude: RCBOs werden verwendet, um Stromkreise zu schützen, die Computer, Server, Beleuchtung und Klimaanlagen beliefern, um mögliche Brände zu verhindern und die Sicherheit der Personals zu gewährleisten.
– Schulen und Krankenhäuser: Angesichts der Sensibilität dieser Umgebungen sind RCBOs entscheidend, um die elektrischen Installationen vor Fehlern zu schützen und eine sicherere Umgebung für Schüler, Patienten und Personal zu gewährleisten.
Spezialumgebungen
– Rechenzentren: RCBOs können vor elektrischen Fehlern in Stromkreisen schützen, die sensible Ausrüstung beliefern, um Datenverlust und Schäden an teurer Hardware zu verhindern.
– Marine Anwendungen: Auf Booten und Schiffen werden RCBOs verwendet, um elektrische Stromkreise vor von Salzwasser verursachten Korrosionen und möglichen elektrischen Fehlern zu schützen.
RCD ist ein Residualstromgerät, das verhindert, dass Personen bei Berührung mit liven Geräten oder im Falle von Lecks, freigelegten Drähten oder bei einem elektrischen Feuer aufgrund von Fehlern bei Lastgeräten oder Stromkreisen elektrisch geschockt werden. Ein RCD kann entsprechenden Schutz bieten.
MCB, auch Miniatur-Zirkulationsunterbrecher genannt, bietet Überstromschutz. Wenn es im Stromkreis zu viele Lastgeräte gibt und der Strom zu hoch ist oder der Stromkreis in einen Zustand niedriger Widerstand gerät und einen Kurzschluss auslöst, wird der MCB ausgelöst, um zu verhindern, dass es zu noch ernsteren Situationen kommt und den Stromkreis zu schützen.
RCBO kombiniert die Funktionen von RCD und MCB und ist aufgrund seiner kompakten Bauweise besser für Orte mit begrenztem Raum geeignet als die Kombination aus RCD und MCB. Die Montagezeit kann ebenfalls reduziert werden, und es kann die Kombination aus RCD und MCB vollständig ersetzen.
Obwohl RCBOs umfassenden Stromkreisschutz bieten und Sicherheit erhöhen, gibt es einige Nachteile, die bei deren Verwendung berücksichtigt werden sollten:
1. Kosten:
RCBOs sind im Allgemeinen teurer als separate RCDs und MCBs (Miniatur-Schutzschalter). Die integrierte Technologie, die einen dualen Schutz bietet, führt auch zu höheren Einstandskosten.
2. Installation und Platz:
Während RCBOs im Vergleich zur Installation eines RCD und eines MCB Platz sparen können, nehmen sie immer noch mehr Platz auf der Schaltraupe ein als ein einzelner MCB. Der Platz kann ein Problem darstellen, wenn ältere Schaltrafen, die nicht für diese Geräte konzipiert wurden, nachgerüstet werden.
3. Komplexität:
RCBOs erhöhen die Komplexität des elektrischen Systems. In Situationen, in denen mehrere RCBOs verwendet werden, kann es mehr Zeit dauern, zu identifizieren, welcher aufgrund eines Fehlerzustands ausgefallen ist, insbesondere wenn sie nicht ordnungsgemäß gekennzeichnet sind.
4. Kompatibilität:
Mit einer Vielzahl von Typen und Betriebsparungen zur Verfügung, kann es herausfordernd sein, Kompatibilität mit vorhandenen Schaltrafen und Systemen sicherzustellen. RCBOs müssen sorgfältig ausgewählt werden, um den Strombedarf und Sicherheitsanforderungen der von ihnen geschützten Stromkreise gerecht zu werden.
5. Lastertripping:
Da RCBOs empfindliche Geräte sind, die dazu verwendet werden, Stromungleichgewichte zu erkennen, können sie manchmal aufgrund vonTransientbedingungen oder elektrischem Rauschen unnötigerweise ausfallen, was ungelegen sein kann.
Trotz dieser Nachteile werden RCBOs weiterhin zur Stromkreisschutz verwendet, weil sie kombinierte Schutzfunktionen gegen Lecks und Überstrom bieten, die in vielen Anwendungen die möglichen Nachteile ausgleichen können. Es ist immer wichtig, die Vorteile und Nachteile im Hinblick auf das Gebäude und das elektrische Systemumfeld abzuwägen.
Wenn der RCBO ausfällt, befindet sich der Produktschalter in der Aus-Position. Bevor Sie den folgenden Prozess durchführen, überprüfen Sie bitte sorgfältig, ob alle anderen Sicherheitsmaßnahmen erfüllt sind, und tragen Sie dann isolierte Handschuhe und schalten Sie den RCBO-Schalter in die obere Position. In diesem Moment wird ein “Klicken”-Geräusch zu hören sein. Wenn es nicht ausfällt, wurde der RCBO zurückgesetzt und fängt an zu arbeiten.
RCBO ist eine gute Wahl im Haushaltselektroniksystem, wenn Sie möchten, dass der Kühlschrank oder die Alarmstromkreise nicht von anderen Stromkreisen beeinflusst werden. In Bezug auf die Produktnutzung wird empfohlen, dass der RCBO in einem separaten Stromkreis angeschlossen wird, um wichtige Stromkreise zu schützen. Für andere unwichtige Stromkreise sollte man möglicherweise die Kosten in Betracht ziehen. Für die allgemeine Sicherheit von Wohngebäuden können Gelder, die nicht gespart werden sollten, nicht gespart werden.
Die Installation eines RCBO (Residual Current Breaker mit Überlastschutz) erfordert sorgfältige Beachtung von elektrischen Sicherheitsprotokollen und sollte nur von einem qualifizierten Elektriker durchgeführt werden. Hier ist eine schrittweise Anleitung, wie ein Elektriker möglicherweise einen RCBO installieren könnte:
1. Hauptstrom abschalten: Bevor Sie mit der Arbeit an der Stromversorgung beginnen, ist es entscheidend, sicherzustellen, dass der Hauptstromversorgung ausgeschaltet ist, um Stromschläge zu verhindern. Dies wird normalerweise an der Verbraucher- oder Verteilungstafel vorgenommen.
2. Verteilungstafel vorbereiten: Öffnen Sie die Tafels und stellen Sie sicher, dass es ausreichend Platz für den RCBO gibt. Wenn Sie einen vorhandenen Schaltkontakt austauschen, müssen Sie ihn möglicherweise sorgfältig entfernen, um Platz zu schaffen.
3. Stromkreis identifizieren: Identifizieren Sie den Stromkreis, in den der RCBO eingebaut werden soll. Dieser Stromkreis sollte ausgeschaltet sein, und Sie sollten mit einem Spannungsprüfer überprüfen, dass keine Spannung vorhanden ist.
4. Phasenleiter verbinden: Die Phasenleiter (oft braun oder rot), die vom Stromkreis kommen, sollte mit dem “Last”-Anschluss des RCBO verbunden werden. Stellen Sie sicher, dass die Verbindung sicher ist.
5. Neutralleiter verbinden: Normalerweise gibt es eine Neutralleiter-Busleiste, an die Neutralleiter (oft blau) angeschlossen werden. Verbinden Sie den Neutralleiter des Stromkreises mit dem Neutralanschluss des RCBO.
6. Erdungsleiter verbinden: Der Erdungsleiter (oft grün-gelb) sollte ordnungsgemäß an die Erdungsleiste innerhalb der Verteilungstafel angeschlossen werden. Dies ist ein Sicherheitskabel und darf nicht unterlassen werden.
7. Neutral-Flugleitung: Einige RCBOs kommen mit einem vorgefertigten Neutral-Flugleiter, der an die Neutralleiter-Busleiste angeschlossen werden sollte. Stellen Sie sicher, dass auch diese Verbindung sicher ist.
8. RCBO montieren: Befestigen Sie den RCBO sicher an der DIN-Schiene in der Verteilungstafel. Stellen Sie sicher, dass es richtig angeschnitten ist, damit es nicht löst.
9. Installation testen: Sobald der RCBO vollständig installiert ist, können Sie die Stromversorgung für die Tafels wiederherstellen und die Funktion des RCBO mithilfe seiner Testtaste testen. Der RCBO sollte ausschalten, was darauf hindeutet, dass er korrekt funktioniert.
10. Abschließende Überprüfungen und Verifikationen: Führen Sie abschließende Überprüfungen durch, um sicherzustellen, dass alle Verbindungen richtig sind, der Deckel der Verteilungstafel wieder angeschlossen ist und dass der Bereich sicher ist.
11. Dokumentation: Protokollieren Sie die Installation im elektrischen Stromkreisdiagramm des Grundstücks und benachrichtigen Sie gegebenenfalls die lokale Regierung oder die zuständigen Behörden gemäß der Vorschriften für Inspektionen oder Aufzeichnungspflichten.
Bitte beachten Sie, dass dies nur eine informative Anleitung ist. Gesetzgebung und Sicherheitsvorschriften für elektrische Arbeiten können je nach Land und Region variieren. Stellen Sie immer sicher, dass Sie einen professionellen und zertifizierten Elektriker für alle elektrischen Installationen oder Änderungen in Ihrem Haus oder Geschäftspremises einstellen.
Der Residualstrom-Schutzschalter mit Überstromschutz ist der RCBO. Er vereint die Funktionen von RCD und MCB. Er kann die Kombination aus RCD und MCB vollständig ersetzen, um Schäden durch Kurzschluss, Rückstrom und Überlast zu verhindern. Er kann in Familienhäusern, Fabriken und kommerziellen Anwendungen eingesetzt werden. Wenden Sie sich für weitere Informationen an Tongou.
