Description

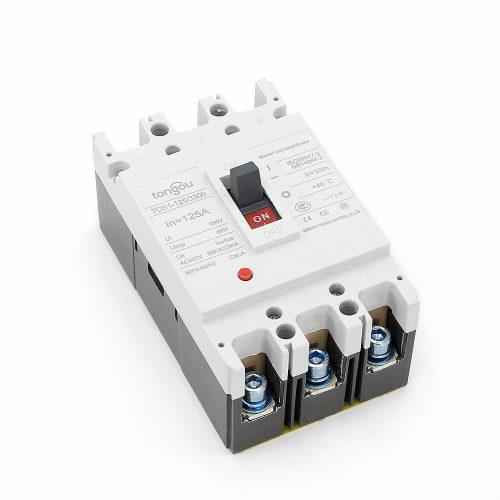

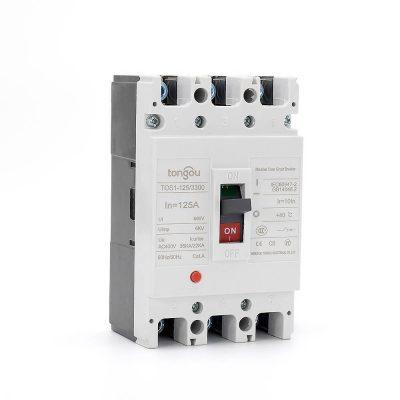

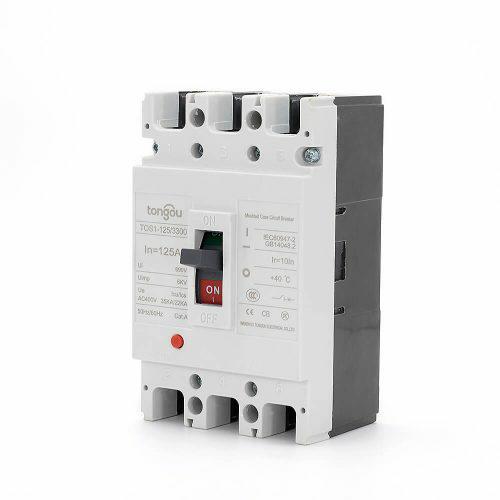

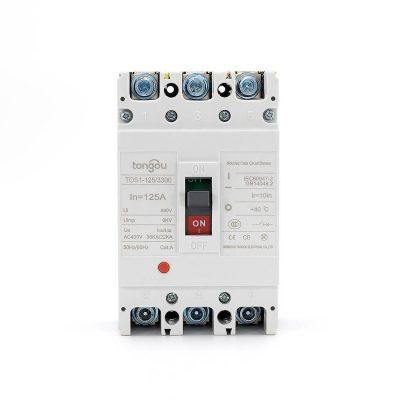

125A MCCB
125A Geprägter Gehäuse-Circuit-Breaker, abgekürzt als 125A MCCB, ist ein elektrisches Schutzgerät, das in einem breiten Spannungsbereich und bei Frequenzen von 50Hz und 60Hz eingesetzt werden kann.
Der Hauptunterschied zwischen einem Geprägter Gehäuse-Circuit-Breaker und einem Miniatur-Circuit-Breaker besteht darin, dass der MCCB bis zu 2.500 Ampere bewertet werden kann und seine Auslöseeinstellung normalerweise einstellbar ist.
Ein weiterer Unterschied ist, dass der MCCB tendenziell viel größer als der MCB ist. Wie die meisten Arten von Circuit-Breakern hat der MCCB drei Hauptfunktionen.
125A MCCB-Funktionen
1. Überlastschutz – In der Anwendung dauert die Dauer des Stroms, der höher als der Nennwert ist, länger als normal.
2. Schutz vor elektrischen Störfällen – Im Falle eines Kurzschlusses oder Leitungsfehlers muss der extrem hohe Strom sofort unterbrochen werden.
3. Schaltkreis schalten – Dies ist eine weniger häufige Funktion von Circuit-Breakern, aber wenn es nicht genug manuelle Schalter gibt, können sie zu diesem Zweck eingesetzt werden.
Das breite Spektrum von Strombewertungen, die von Geprägten Gehäuse-Circuit-Breakern verfügbar sind, ermöglicht ihre Verwendung in einer Vielzahl von Anwendungen.
MCCB-Strombewertungen reichen von niedrigen Werten (z.B. 15 Ampere) bis zu industriellen Bewertungen (z.B. 2.500 Ampere). Dies ermöglicht ihre Verwendung in Nieder- und Hochleistungsanwendungen.
| Modellname | TOS1 | ||||||||
| Typ | Nennwärmestrom (A) | Pol | Nennisolatio nsspannung (V) | Nennbetrie bsspannung (V) | Überschlag sabstand (mm) | Endverzweigun gsbrennka pazität (KA) | Dienstverzwe igungsbrenn kapazität (KA) | Betriebsl eistung | Nutzung skategorie |
| Laden/Entladen | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
