Description

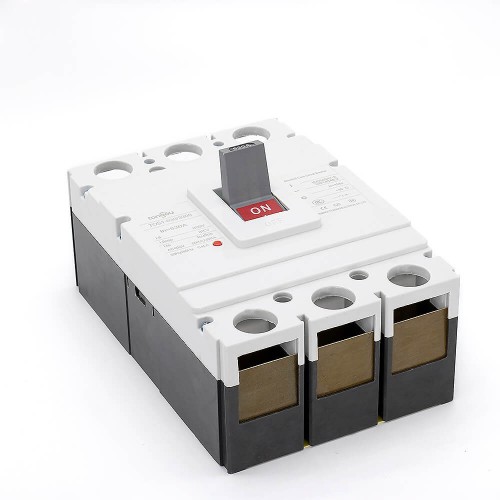

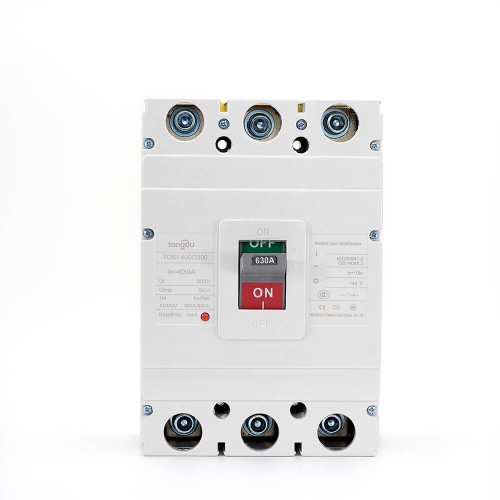

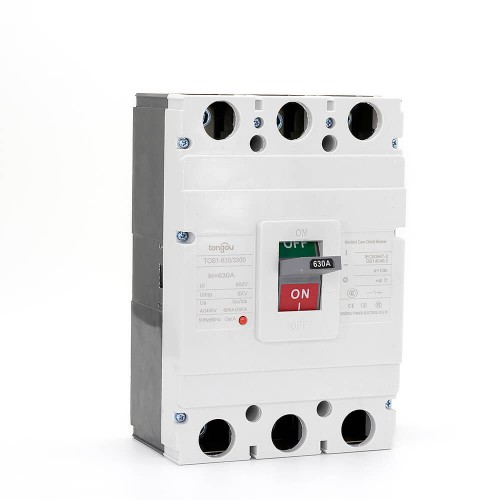

630 Amp 3-Pole MCCB
Der 630 Amp Geprägter Gehäuse-Circuit-Breaker, abgekürzt als 630 Amp MCCB, ist ein elektrisches Schutzgerät, das für verschiedene Spannungen und Frequenzen von 50 Hz und 60 Hz eingesetzt werden kann.
Der Hauptunterschied zwischen Geprägten Gehäuse- und Miniatur-Circuit-Breakern besteht darin, dass der MCCB Strombewertungen von bis zu 2.500 Amperen haben kann und seine Auslöseeinstellungen normalerweise einstellbar sind.
Ein zusätzlicher Unterschied ist, dass MCCBs tendenziell viel größer als MCBs sind. Wie bei den meisten Arten von Circuit-Breakern.
630 Amp MCCB hat drei Hauptfunktionen
- Schutz vor Überlast – Ströme über dem Nennwert, die länger als normal für die Anwendung dauern.
- Schutz vor elektrischen Störfällen – Bei einem Fehler wie einem Kurzschluss oder Leitungsfehler gibt es extrem hohe Ströme, die sofort unterbrochen werden müssen.
- Ein- und Ausschalten eines Stromkreises – Dies ist eine weniger häufige Funktion von Circuit-Breakern, aber sie können für diesen Zweck verwendet werden, wenn es keinen ausreichenden manuellen Schalter gibt.
Der breite Spektrum von Strombewertungen, die von Geprägten Gehäuse-Circuit-Breakern verfügbar sind, erlaubt es ihnen, in einer Vielzahl von Anwendungen verwendet zu werden.
630 Amp MCCB ist mit Strombewertungen von niedrigen Werten wie 15 Amperen bis zu industriellen Bewertungen wie 2.500 Amperen erhältlich.
Dies ermöglicht ihre Verwendung in sowohl leistungsarmen als auch leistungsstarken Anwendungen.
| Modellname | TOS1 | ||||||||
| Typ | Nennstrom (A) | Pol | Nennisol ationsspannung (V) | Nennbetrieb sspannung (V) | Überschla gsabstand (mm) | Endverzweigu ngsbrennka pazität (KA) | Dienstverz weigungsb rennkapazität (KA) | Betriebs leistung | Nutzung skategorie |
| Laden/Entladen | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
