Description

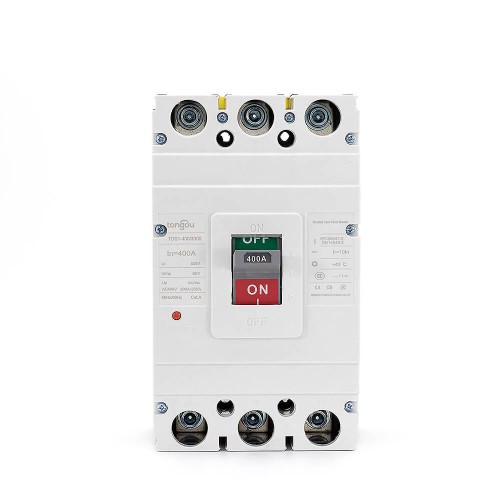

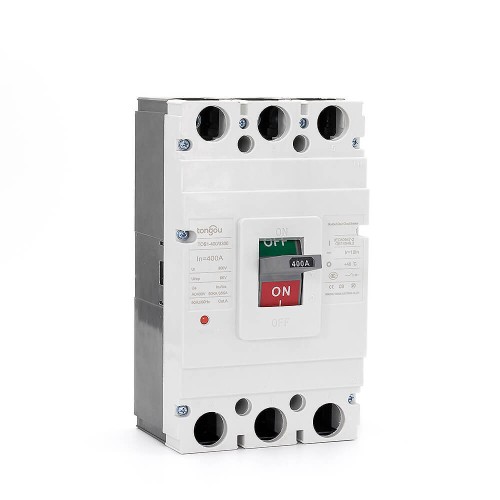

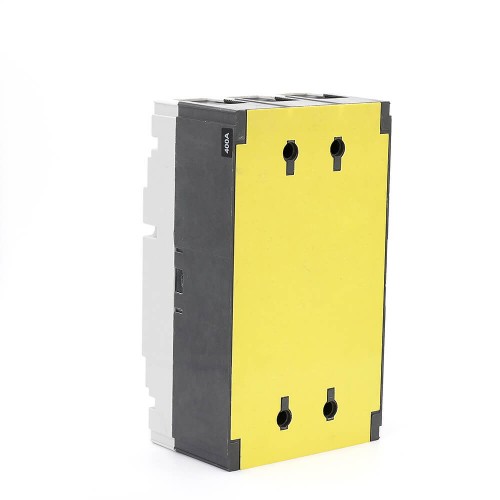

TOS1 400 Amp MCCB
400 Amp Geprägter Gehäuse-Circuit-Breaker, abgekürzt 400 Amp MCCB, ist eine Art elektrisches Schutzgerät, das für eine Vielzahl von Spannungen und Frequenzen von sowohl 50 Hz als auch 60 Hz eingesetzt werden kann.
Der Hauptunterschied zwischen Geprägten Gehäuse- und Miniatur-Circuit-Breakern besteht darin, dass der MCCB Strombewertungen von bis zu 2.500 Amperen haben kann und seine Auslöseeinstellungen normalerweise einstellbar sind.
Ein zusätzlicher Unterschied ist, dass MCCBs tendenziell viel größer als MCBs sind. Wie bei den meisten Arten von Circuit-Breakern hat ein MCCB drei Hauptfunktionen:
400 Amp MCCB
- Überlastschutz – Die Dauer des Stroms, der höher als der Nennwert ist, ist länger als normal in der Anwendung.
- Ein- und Ausschalten eines Stromkreises – Dies ist eine weniger häufige Funktion von Circuit-Breakern, aber sie können für diesen Zweck verwendet werden, wenn es keinen ausreichenden manuellen Schalter gibt.
- Schutz vor elektrischen Störfällen – Bei Störfällen wie Kurzschlüssen oder Leitungsfehlern müssen extrem hohe Ströme sofort unterbrochen werden.
Der breite Spektrum von Strombewertungen, die von Geprägten Gehäuse-Circuit-Breakern verfügbar sind, erlaubt es ihnen, in einer Vielzahl von Anwendungen verwendet zu werden.
MCCBs sind mit Strombewertungen von niedrigen Werten wie 15 Amperen bis zu industriellen Bewertungen wie 2.500 Amperen erhältlich. Dies ermöglicht ihre Verwendung in sowohl leistungsarmen als auch leistungsstarken Anwendungen.
| Modellname | TOS1 | ||||||||
| Typ | Nennstrom (A) | Pol | Nennisolatio nsspannung (V) | Nennbet riebsspan nung (V) | Überschlag sabstand (mm) | Endverzwei gungsbrenn kapazität (KA) | Dienstverzweig ungsbrennka pazität (KA) | Betriebsl eistung | Nutzun gskategorie |
| Laden/Entladen | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
