Description

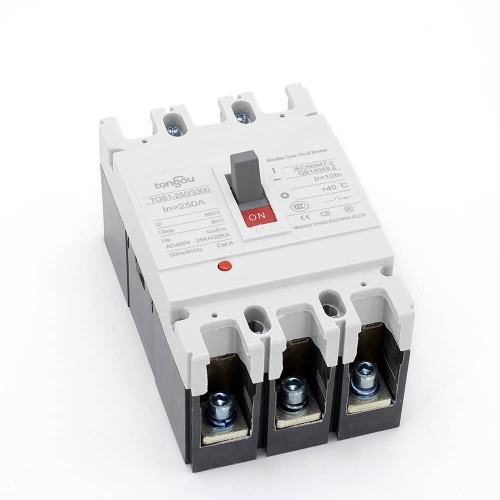

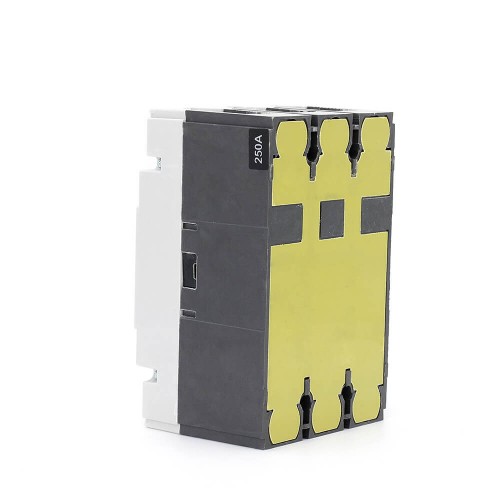

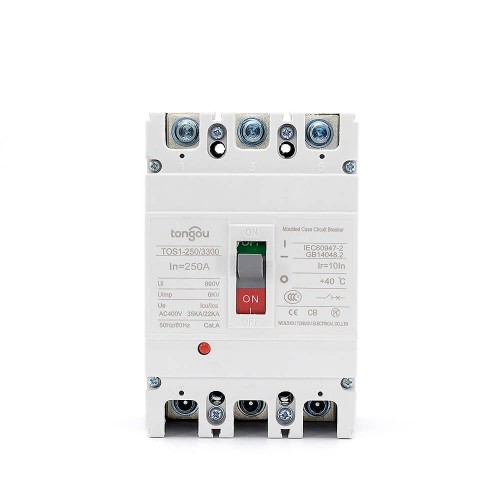

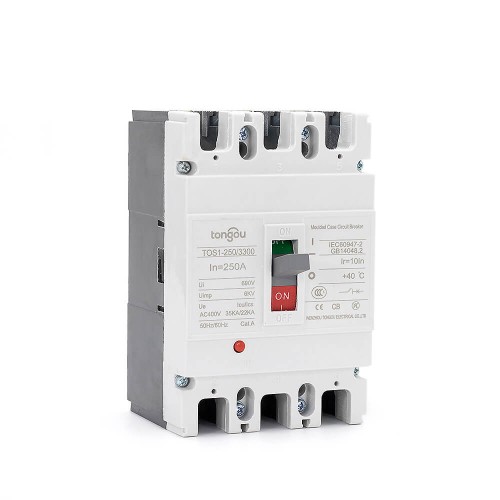

3 Pole 250A MCCB
Der 250A Geprägter Gehäuse-Circuit-Breaker, abgekürzt als 250A MCCB, ist ein elektrisches Schutzgerät, das für verschiedene Spannungen und Frequenzen von 50 Hz und 60 Hz eingesetzt werden kann.
Der Hauptunterschied zwischen einem Geprägten Gehäuse-Circuit-Breaker und einem Miniatur-Circuit-Breaker besteht darin, dass der MCCB bis zu 2.500 Ampere bewertet werden kann und seine Auslöseeinstellung normalerweise einstellbar ist.
Ein weiterer Unterschied ist, dass MCCB tendenziell viel größer als MCB ist.
250A MCCB hat drei Hauptfunktionen:
- Öffnen und Schließen des Stromkreises – Dies ist eine weniger häufige Funktion von Circuit-Breakern, aber wenn es nicht genug manuelle Schalter gibt, können sie zu diesem Zweck eingesetzt werden.
- Schutz vor elektrischen Störfällen – Bei einem Fehler wie einem Kurzschluss oder Leitungsfehler gibt es extrem hohe Ströme, die sofort unterbrochen werden müssen.
- Überlastschutz – Die Dauer des Stroms, der über dem Nennwert liegt, ist länger als normal in der Anwendung.
Die verschiedenen Nennströme, die von Geprägten Gehäuse-Circuit-Breakern bereitgestellt werden, machen sie für verschiedene Anwendungen geeignet.
Die 250A MCCB Strombewertungen reichen von niedrigen Werten (z.B. 15 Ampere) bis zu industriellen Bewertungen (z.B. 2.500 Ampere). Dies ermöglicht ihre Verwendung in sowohl leistungsarmen als auch leistungsstarken Anwendungen.
| Modell name | TOS1 | ||||||||
| Typ | Nennstrom (A) | Pol | Nennisola tionsspan nung (V) | Nennbetrie bsspannu ng (V) | Übersch lagsabs tand (mm) | Endverzwei gungsbrennk apazität (KA) | Dienstverzweig ungsbrennkap azität (KA) | Betriebsl eistung | Nutzungs kategorie |
| Laden/Entladen | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
