Description
Beschreibung

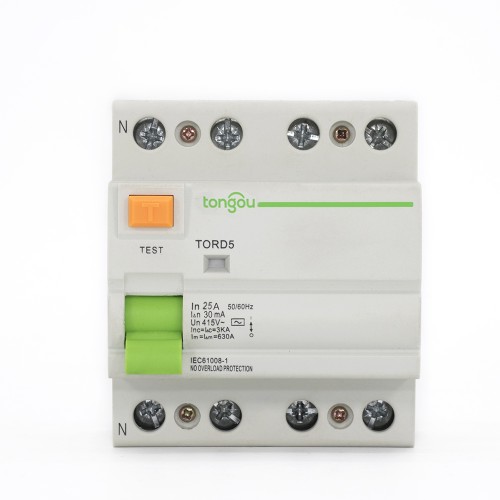

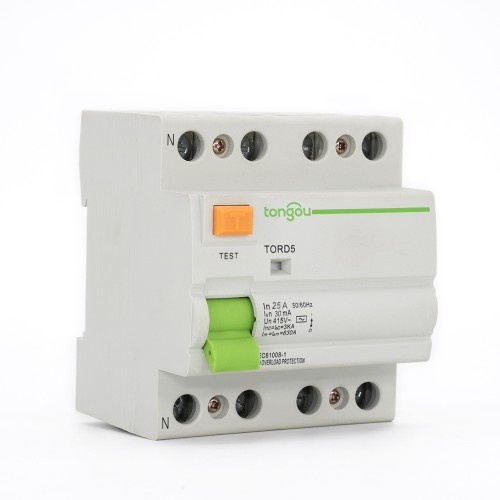

30mA RCCB TORD5-63 ist für Schaltkreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom bis zu 125 Ampere geeignet.
Unter der Bedingung von ausgesetzten live Teilen bietet der RCCB einen indirekten Schutz für den Körper des Bedieners und sollte an ein geeignetes Erdelektroden angeschlossen werden.
30mA RCCB Besondere Anmerkung:
1. Ein RCCB mit einer Nennempfindlichkeit von bis zu 30mA kann als Hilfsschutzgerät verwendet werden, um zu verhindern, dass andere Schutzgeräte einen Stromschlag nicht verhindern können.
2. Es wird empfohlen, auf der upstream Stromversorgungslinie des RCCB spezielle Geräte wie Überspannungsschutzer, Blitzableiter usw., einzubauen, um mögliche Stoßspannungen und -ströme auf der Eingangsseite der Stromversorgung zu verhindern.
3. Der RCCB bietet Schutz vor dem durch direkte Berührung zwischen zwei geschützten Leitungen oder Lecksströmen zwischen diesen beiden Leitungen verursachten Stromschlag.
4. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, wird ein RCCB mit einem “EIN-AUS”-Anzeigegerät als geeignet für die Isolationsfunktion betrachtet.
| Modellname | TORD5-63 |
| Typ | Elektromagnetischer Typ |
| Rückstrom-Kennzeichen: | A, AC |
| Polennummer: | 4P |
| Nennstromaufnahme- und -unterbrechungskapazität | 630A |
| Nennstrom（A） | 16, 25, 32, 40, 63, 80 |
| Nennspannung | 220V/380V |
| Nennfrequenz | 50/60Hz |
| Nennrückstromauslösestrom |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Nennrückstromnichtauslösestrom |△ n: | 0.5|△ n |
| Bedingter Kurzschlussstrom |inc: | 3kA |
| Bedingter Rückstrom-Kurzschlussstrom |△c: | 3kA |
| Auslösedauer: | Sofortige Auslösung ≤0.1s |
| Rückstromauslösestrombereich: | 0.5||△n~|△n |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Verbindungsleistung: | Starrer Leiter 25mm² |
| Verbindungsterminal | Schraubterminal Säulenterminal mit Klemme |
| Schraubungsmoment | 2.0 Nm |

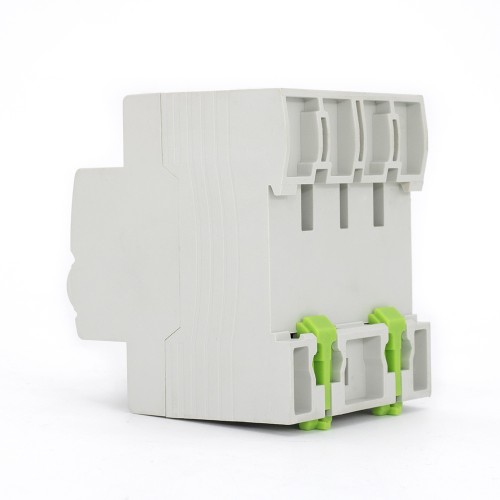

| Montage | Auf symmetrischen DIN-Riegel 35mm Frontplattenmontage |
| Produkttyp | AC | Breite 9 mm Module | |||||
| 4P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | |
Bewertung
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Spannungsbewertung (Ue) | 4P | 400-415V | |||||
| Betriebsfrequenz | 50Hz |
