Description

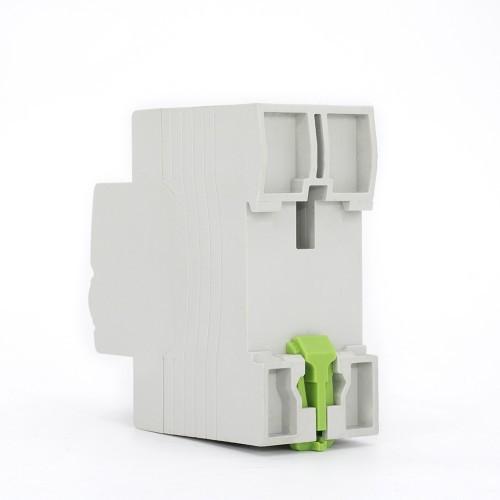

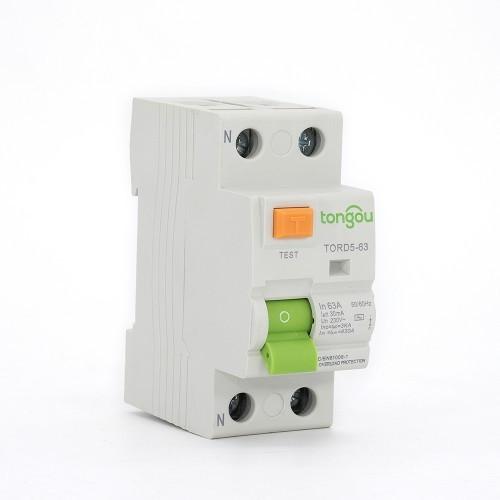

16A 30mA RCCB RCD ist anwendbar auf elektrische Kreise mit Nennspannung 230/400V AC, Frequenz 50/60Hz und Nennstrom bis zu 125 Ampere.
Es ist geeignet für AC- oder A-Typ-Schaltungen.
Der RCCB bietet einen indirekten Schutz für den Körper des Bedieners unter der Bedingung, dass die ausgesetzten live Teilen an einen geeignet earthing pole angeschlossen werden sollten.
Der RCCB bietet auch Schutz vor Brandsgefahren, die durch Erdschlussstrom verursacht werden, aufgrund von Funktionsausfällen von Überstromschutzgeräten.
16A 30mA RCCB RCD Besondere Tipps:
1. Ein RCCB mit einer Nennempfindlichkeit von bis zu 30mA kann als ergänzendes Schutzgerät verwendet werden, falls ein anderes Schutzgerät seine Funktion zum Schutz vor elektrischem Schlag nicht erfüllt.
2. Der RCCB, der für Haushaltsinstallationen und ähnliche Anwendungen konzipiert ist, ist für nichtprofessionellen Betrieb bestimmt und erfordert keine Wartung.
3. Der RCCB bietet einen Schutz vor dem durch direkte Berührung beider geschützten Leitungen oder Lecksströmen zwischen diesen beiden Leitungen verursachten Stromschlag.
| Modellname | TORD5-63 |
| Typ | Elektromagnetischer Typ |
| Rückstrom-Kennzeichen: | A, AC |
| Polennummer: | 2P |
| Nennstromaufnahme- und -unterbrechungskapazität | 630A |
| Nennstrom（A） | 16, 25, 32, 40, 63, 80 |
| Nennspannung | 220V/380V |
| Nennfrequenz | 50/60Hz |
| Nennrückstromauslösestrom |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Nennrückstromnichtauslösestrom |△ n: | 0.5|△ n |
| Bedingter Kurzschlussstrom |inc: | 3kA |
| Bedingter Rückstrom-Kurzschlussstrom |△c: | 3kA |
| Auslösedauer: | Sofortige Auslösung ≤0.1s |
| Rückstromauslösestrombereich: | 0.5||△n~|△n |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Verbindungsleistung: | Starrer Leiter 25mm² |
| Verbindungsterminal | Schraubterminal Säulenterminal mit Klemme |
| Schraubungsmoment | 2.0 Nm |
| Montage | Auf symmetrischen DIN-Riegel 35mm Frontplattenmontage |
| Typ | A | Breite 9 mm Module | |||||
| Produkt | |||||||
| 2P | Empfindlichkeit | 10mA | 30mA | 100mA | 300mA | 500mA | |
Bewertung
| 16A | TORD5A-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD5A-63/2/25/001 | TORD5A-63/2/25/003 | – | TORD5A-63/2/25/03 | – | ||
| 40A | – | TORD5A-63/2/40/003 | – | TORD5A-63/2/40/03 | TORD5A-63/2/40/05 | ||
| 63A | – | TORD5A-63/2/63/003 | – | TORD5A-63/2/63/03 | TORD5A-63/2/63/05 | ||
| 100A | – | TORD5A-63/2/100/003 | – | TORD5A-63/2/100/03 | TORD5A-63/2/100/05 | ||
| Spannungsbewertung (Ue) | 2P | 110-240V | |||||
| Betriebsfrequenz | 50/60Hz | ||||||
