Description

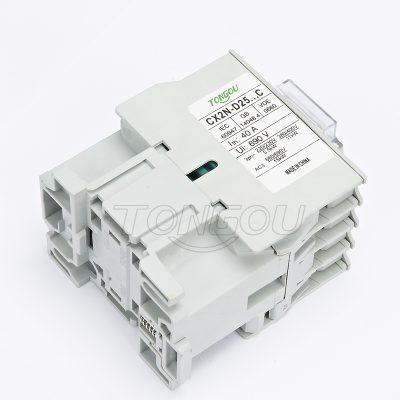

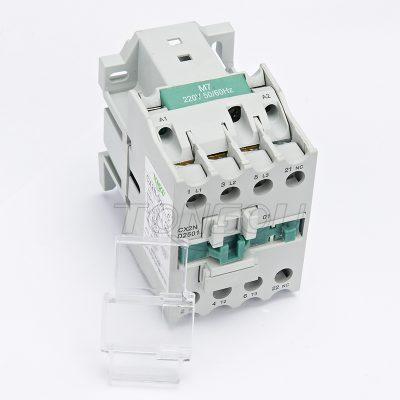

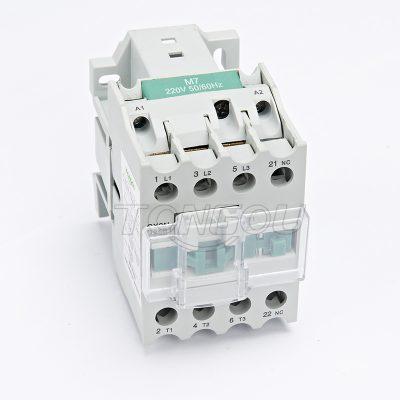

Der 25A AC-Kontaktor ist ein elektronisch gesteuerter Schalter, der zum Schalten eines elektrischen Energiekreises verwendet wird, ähnlich wie ein Relais, jedoch mit höheren Stromaufnahmen und einigen anderen Unterschieden. Der Schiebeleiter wird von einem Stromkreis gesteuert, dessen Leistungsstufe viel niedriger als die des geschalteten Stromkreises ist.
Schiebeleiter sind in vielen Formen mit unterschiedlichen Kapazitäten und Funktionen erhältlich. Im Gegensatz zu einem Schaltkreis-Schalter ist ein Schiebeleiter nicht dazu bestimmt, einen Kurzschlussstrom zu unterbrechen. Schiebeleiter reichen von solchen mit einer Trennstromstärke von mehreren Ampere bis zu Tausenden von Ampere und von 24 V DC bis zu vielen Kilovolt. Die physische Größe von Schiebeleitern reicht von einem Gerät, das man mit einer Hand aufheben kann, bis zu großen Geräten, die etwa einen Meter an einer Seite messen. Schiebeleiter werden verwendet, um Elektromotoren, Beleuchtung, Heizung, Kondensatorbänke, thermische Verdampfer und andere elektrische Lasten zu steuern.
Schiebeleiter werden nach dem konzipierten Laststrom pro Kontakt (Pole), maximal aushaltendem Fehlerstrom, Dauerstrom, Bauzeiterwartung, Spannung und Spulenspannung bewertet. Ein allgemein zweckmäßiger Motorsteuer-Schiebeleiter kann für den schweren Startbetrieb bei großen Motoren geeignet sein; sogenannte “bestimmungsgegenständliche” Schiebeleiter sind sorgfältig an Anwendungen wie den Start von Kühlkompressor-Motoren angepasst.
IEC-Nutzungskategorien
Die Strombezeichnung des Schiebeleiters hängt von der Nutzungsklasse ab. Beispiele für IEC-Kategorien in der Standard 60947 sind wie folgt beschrieben:
- AC-1 – Nicht-induktive oder leicht induktive Lasten, Widerstandsöfen
- AC-2 – Starten von Riemenscheibenmotoren: Starten, Ausschalten
- AC-3 – Starten von Drehfächermotoren und Ausschalten nur, nachdem der Motor auf Geschwindigkeit gekommen ist. (Machen Sie Festaktor-Amperen (LRA), Brechen Sie Volllast-Amperen (FLA))
- AC-4 – Starten von Drehfächermotoren mit Inching- und Plugging-Dienst. Schnelles Starten/Stoppen. (Machen und Brechen LRA)
Relais und Hilfskontaktblöcke werden nach IEC 60947-5-1 bewertet.
- AC-15 – Steuerung elektromagnetischer Lasten (>72 VA)
- DC-13 – Steuerung von Elektromagneten
| Typ | TOC2XN-D09 | TOC2XN-D12 | TOC2XN-D18 | TOC2XN-D25 | TOC2XN-D32 | TOC2XN-D40 | TOC2XN-D50 | TOC2XN-D65 | TOC2XN-D80 | TOC2XN-D95 | ||
| Nennspannung (V) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||
| Standardleistungs-Bezeichnungen von Drehstrommotoren 50/60Hz | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | 45 | 45 | ||
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | 55 | 55 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 55 | ||
| Nennwärmestrom (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 125 | 125 | ||
| Elektrisches Lebensdauer | AC3 (x10⁴) | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |
| AC4 (x10⁴) | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||
| Mechanisches Lebensdauer (x104) | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Anzahl der Kontakte | 3P+NO | 3P+NC+NO | ||||||||||
| 3P+NC | ||||||||||||
