Description
Beschreibung

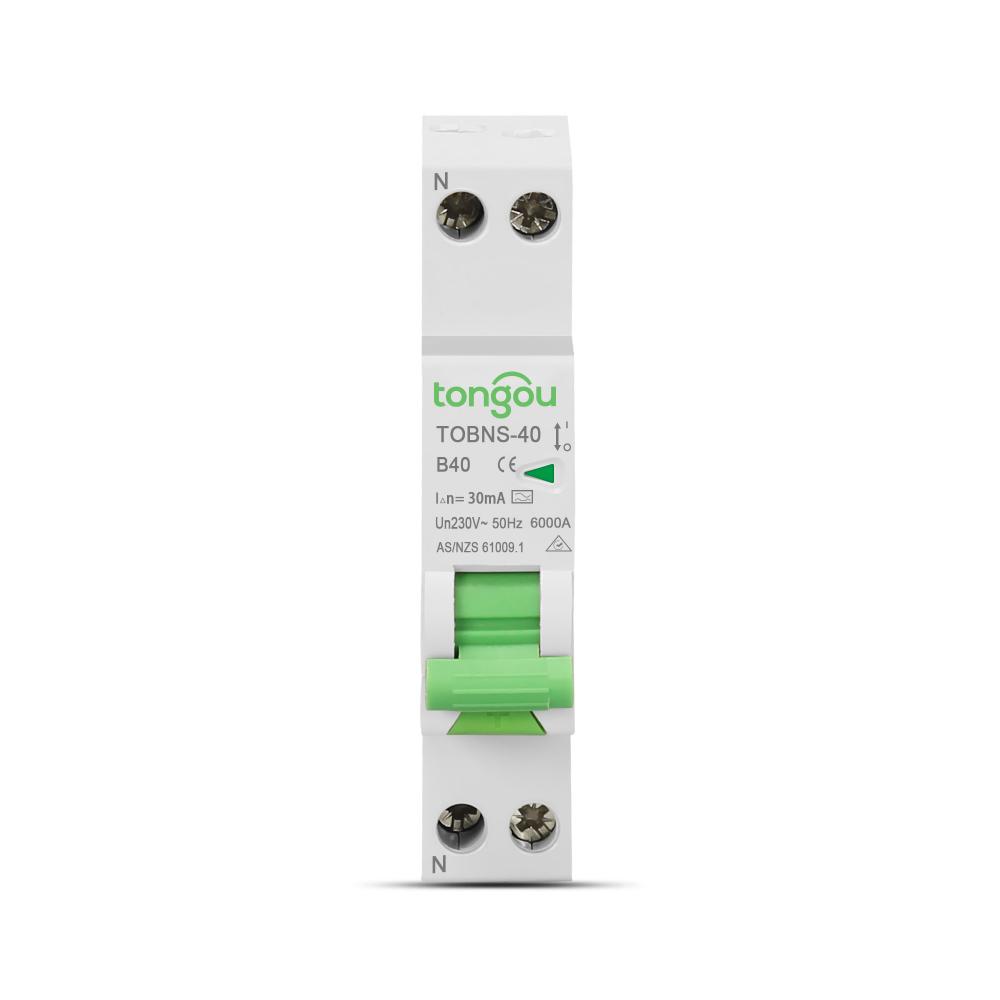

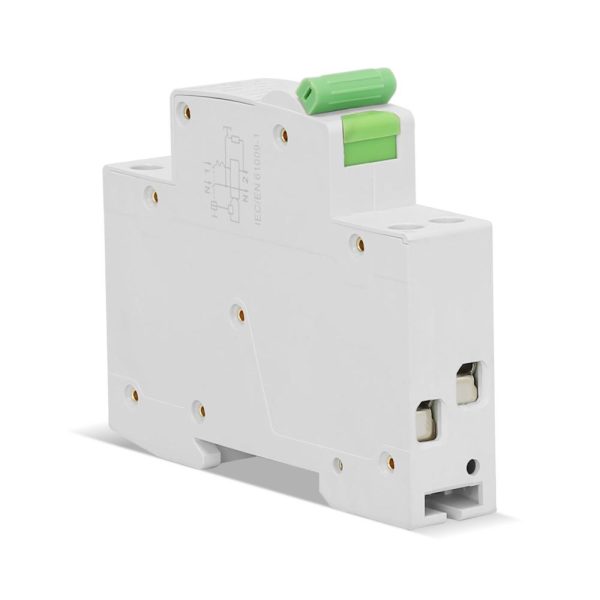

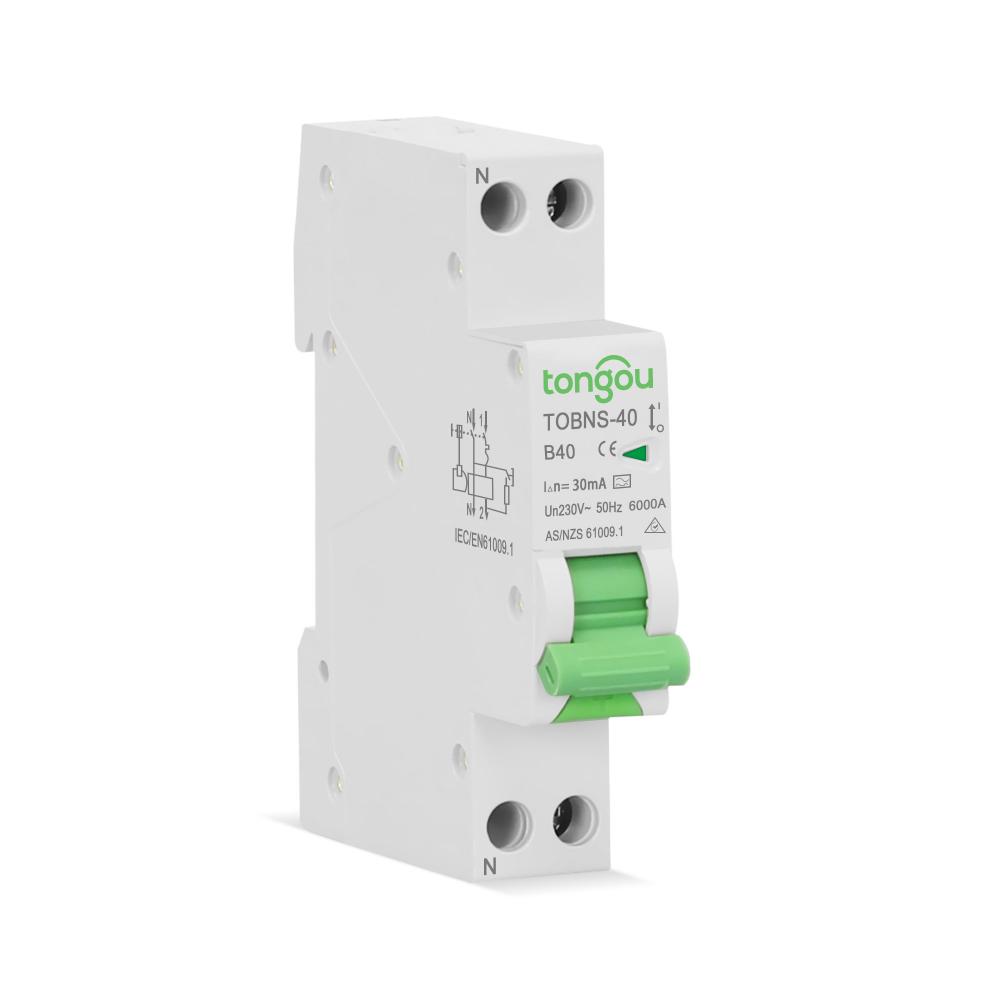

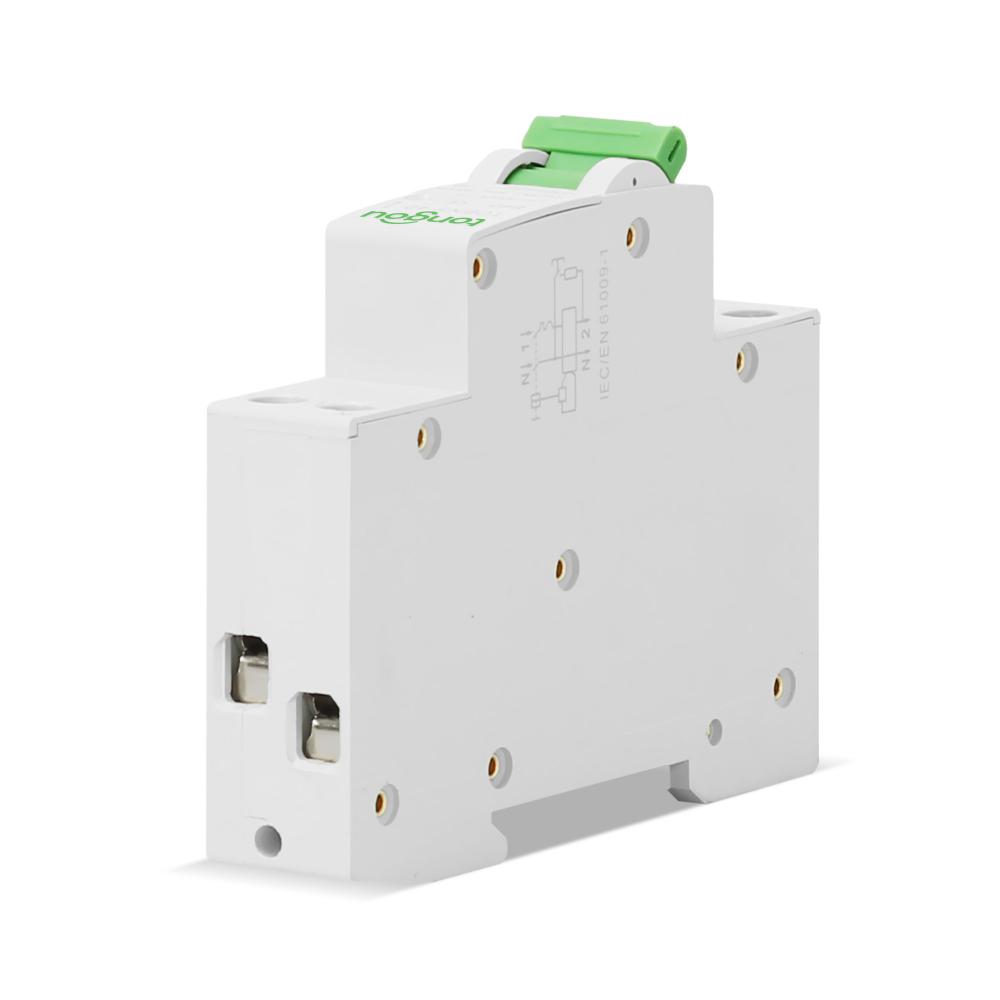

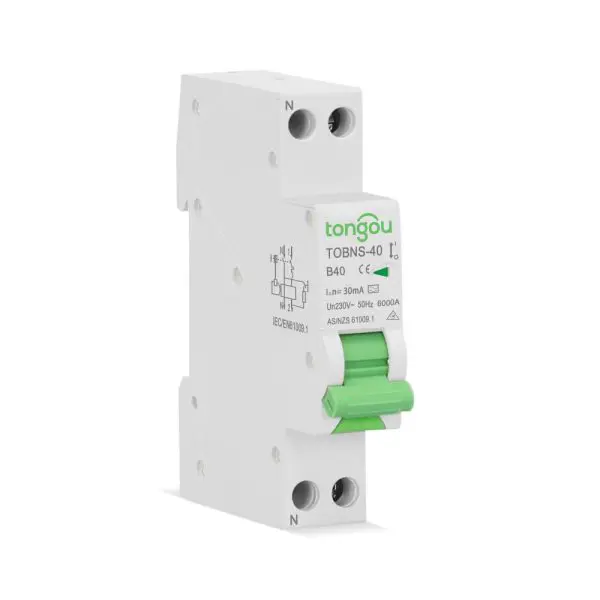

TOBNS-40 ist für Schaltkreise mit Nennspannung 230V AC, Frequenz 50/60Hz und Nennstrom 40Ampere und darunter geeignet.
Das Arbeitsprinzip des RCBO besteht darin, einen indirekten Schutz für den Körper des Bedieners zu bieten, wenn die ausgesetzten liven Teile mit einem geeigneten Erdelektroden verbunden werden sollten.
Darüber hinaus bietet das RCBO auch Überstromschutz für Schaltkreise in Haushalten, Geschäftsbetrieben und ähnlichen Geräten.
Gleichzeitig kann es auch das potenzielle Feuerrisiko verhindern, das durch die Erdschleifstrom entsteht, wenn das Überstromschutzgerät versagt.
Besondere Anmerkung
1. Das RCBO ist speziell für Heiminstallationen und ähnliche Anwendungen konzipiert, ohne fachmännische Bedienung und ohne Wartung.
2. Ein RCBO mit einer Nennempfindlichkeit bis zu 30mA kann als ergänzendes Schutzgerät verwendet werden, falls ein anderes Schutzgerät seine Schutzfunktion gegen elektrische Schläge nicht erfüllt.
3. Das RCBO kann elektrische Schläge, die durch direkte Berührung zwischen zwei geschützten Schaltkreisen oder Lecksstrom zwischen den beiden Schaltkreisen verursacht werden, nicht verhindern.
4. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzer, Blitzableiter usw. in der Vorstufe der RCBO-Verkabelung zu installieren, um ein mögliches Auftreten von Überspannungsspannungen und -strömen auf der Eingangsseite der Energieversorgung zu verhindern.
5. Der Überstromschutzwert des RCBO ist festgelegt und es werden keine weiteren Anpassungen vorgenommen.
| Modellname | TOBNS-40 |
| Geräteanwendung | Verteilung |
| Polenbeschreibung | 1P+N |
| Anzahl geschützter Pole | 2 |
| Netzart | AC Typ A |
| Durchbruchskapazität | 6kA |
| Nennbetriebsspannung | 110V, 196V/253V, 230V/240V, 380V/400V AC |
| Nennfrequenz | 50/60Hz |
| Nennrückwärtsstrom |△(mA): | 10, 30, 100 |
| Steuerungstyp | Toggie |
| Kurzcode | B, C |
| Lokales Signaling | EIN/AUS Anzeige |

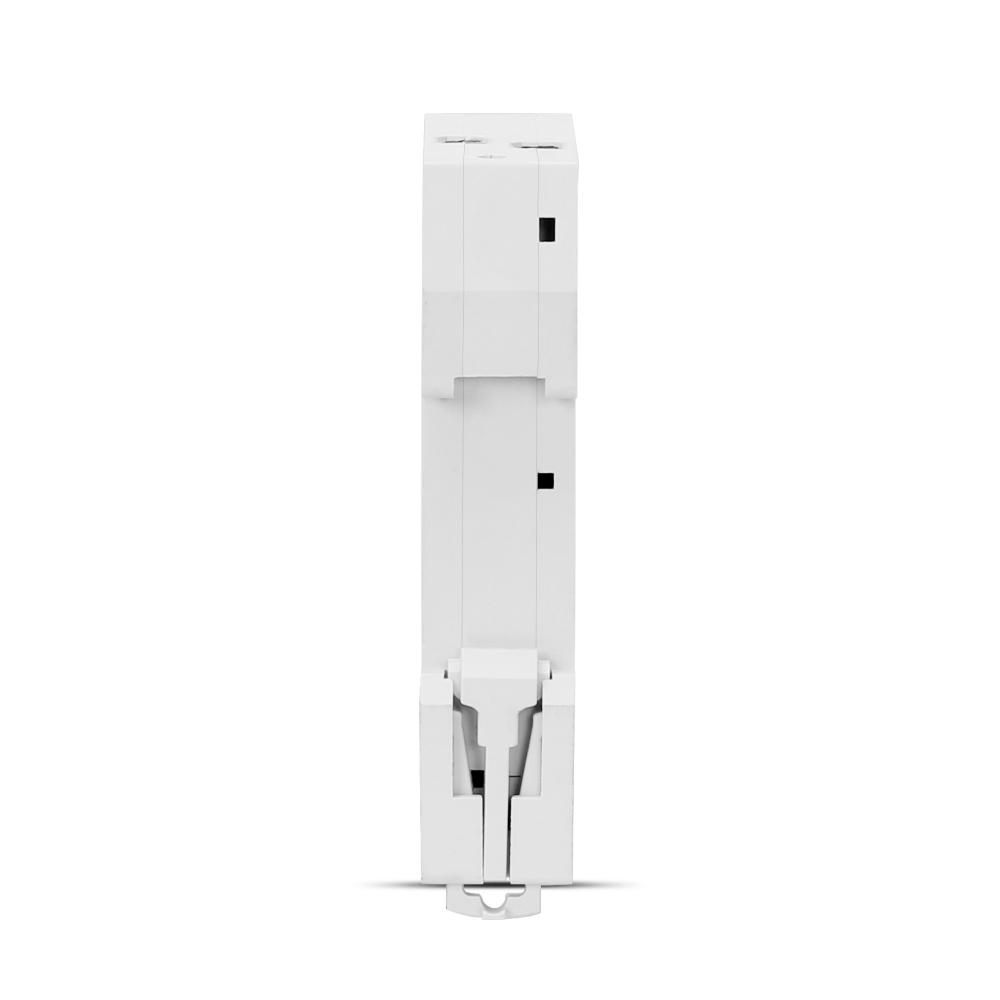

| Montageträger | DIN-Schiene 35mm |
| Farbe | Grau |
| Elektromagnetische Ausdauer | ≥20.000 Zyklen |
| Normen | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Betriegshohe | 2000m |
| Umgebungslufttemperatur für den Betrieb | -5°C bis +60°C |
| Umgebungslufttemperatur für den Lagerbestand | -40°C bis +85°C |
