Description

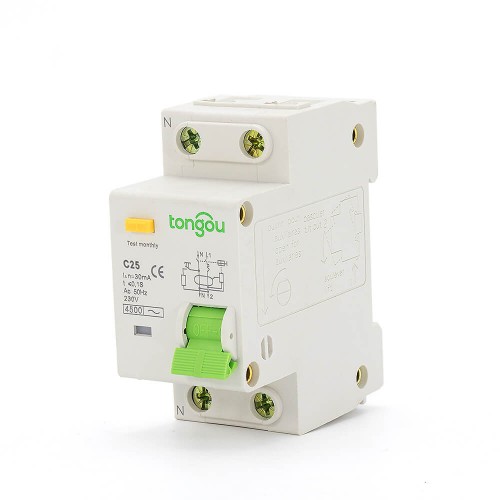

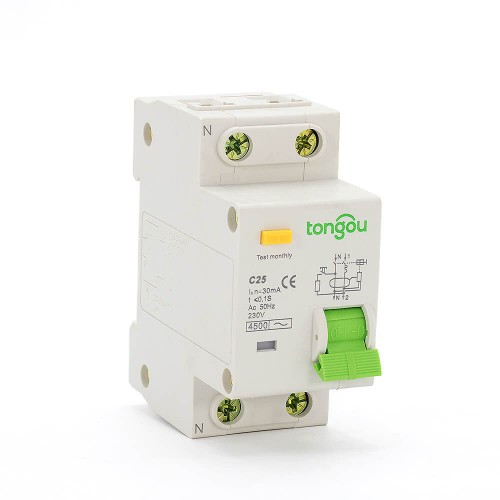

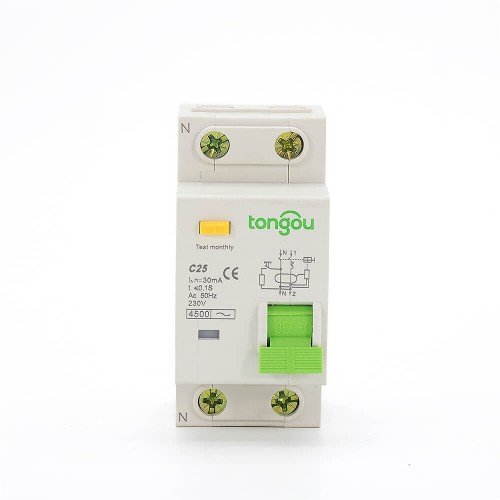

Das 2-Polen-RCBO ist für elektrische Stromkreise mit einer Nennspannung von 230V AC, Frequenz 50/60Hz und einem Nennstrom bis zu 25 Amp geeignet .
Der RCBO bietet unter der Voraussetzung, dass die beschlossenen live Teilen mit einem angemessenen Erdungspol verbunden sind, eine indirekte Schutz für den Körper des Bedieners.
Der RCBO bietet auch Überstromschutz für Stromkreise in Haushalten, gewerblichen Anlagen und anderen ähnlichen Einrichtungen. Darüber hinaus verhindert er das durch Erdschrumpfstrom verursachte potenzielle Brandrisiko, wenn das Überstromschutzgerät versagt.
2-Polen-RCBO Spezial Tipps:
1. Ein RCBO mit einer Nennempfindlichkeit von bis zu 30mA kann als ergänzende Schutzvorrichtung verwendet werden, falls ein anderes Schutzgerät den Schutz gegen Stromschläge nicht gewährleistet.
2. Der RCBO ist für Haushaltsinstallationen und ähnliche Anwendungen konzipiert, ist für nichtprofessionellen Betrieb bestimmt und erfordert keine Wartung.
3. Der RCBO bietet keinen Schutz gegen Stromschläge durch direkte Berührung beider geschützten Leitungen oder Lecksströme zwischen diesen beiden Leitungen.
4. Es wird empfohlen, besondere Geräte wie Überspannungsschutzgeräte, Blitzableiter usw. in der upstream Stromversorgungslinie des RCBO zu installieren, um mögliche Überspannungen und Stromstöße an der Eingangsseite der Stromversorgung zu verhindern.
5. Erfüllt die Bedingungen und Anwendungen, wie oben erwähnt, ist der RCCB mit einem “EIN-AUS”-Anzeigegerät als für die Isolationsfunktion angesehen geeignet.
6. Der Überstromschutzwert des RCBO ist festgelegt und unterliegt keiner weiteren Anpassung.
| Modellname | TOB10 |
| Typ | Elektronisch |
| Rückleistungsmerkmal: | AC |
| Anzahl der Pole: | 1P+N |
| Auslösekurve | C |
| Nennstrom（A） | 25 |
| Nennspannung | 240V AC |
| Nennfrequenz | 50/60Hz |
| Nennrückleistungsauslösestrom |△(A): | 0.03 |
| Nennrückleistungsauslösestrom |△ no: | 0.5|△ n |
| Bedingte Kurzschlussstromstärke inc: | 4.5kA |
| Bedingte Rückleistungskurzschlussstromstärke |△c: | 3kA |
| Auslösedauer: | Sofortige Auslösung ≤0.1s |
| Rückleistungsauslösestrombereich: | 0.5||△n~|△n |
| Elektromechanische Ausdauer | ≥4000 Zyklen |
| Verbindungsleistung: | STARRLEITER 16MM² |
| Verbindungsterminal | Schraubterminal, Stiftterminal mit Klemm |
| Montagemoment | 2.0 Nm |
| Montage | Auf symmetrischer DIN-Schiene 35mm, Panelmontage |
