Description

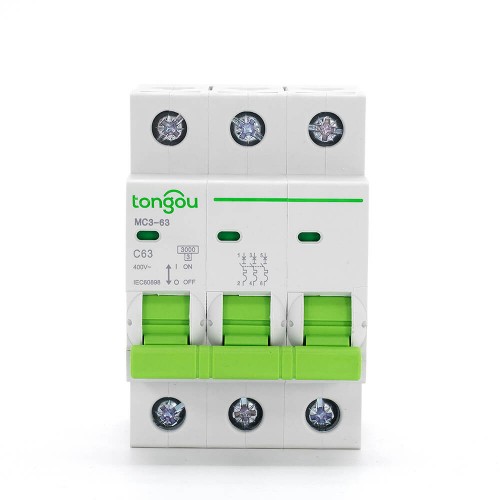

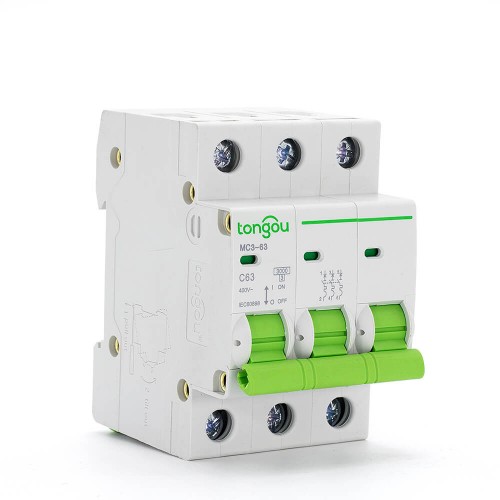

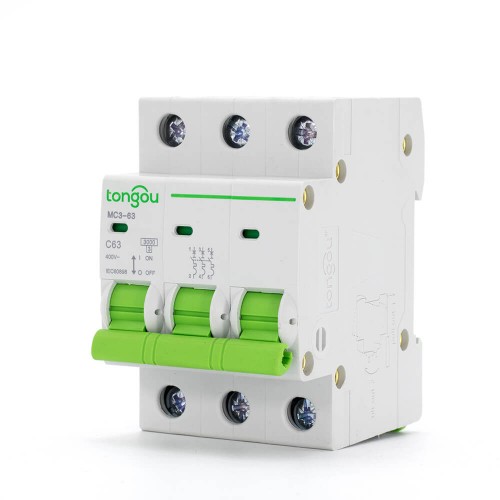

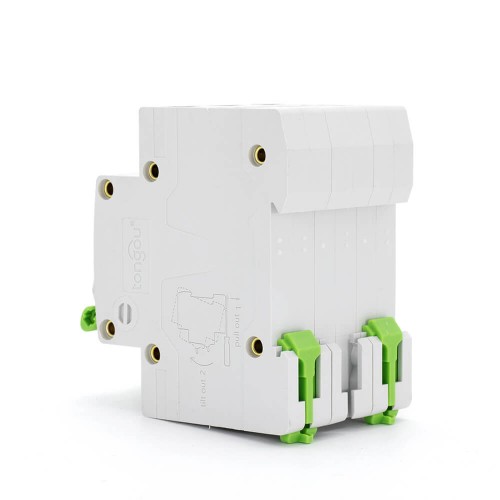

TOMC3-63 63A 3P MCB Mini-Schutzschalter
AC 40A 3P MCB TOMC3-63 verwendet die neue Referenz in der Endverteilung und bietet absolute Sicherheit des Stromkreisschutzes. Es bietet eine größere Dienstleistungskontinuität und ist einfach auszuwählen mit bedeutungsvollen Artikelnummern.
AC 40A 3P MCB TOMC3-63 ist einfach zu installieren mit schnellen, ergonomischen und sicheren Klemmenverschluss und robusten Verbindungen (zwei Mal der Standard-Drehmoment).
Außerdem ist es umweltfreundlich mit 100% recycelbaren und wiederverwertbaren Materialien.
3P MCB Spezial Tipps
1. Der MCB ist für den nichtprofessionellen Betrieb von Ungebildeten vorgesehen und erfordert keine Wartung.
2. Bei Erfüllung der oben genannten Bedingungen und Anwendungen ist der MCB mit “EIN-AUS”-Anzeigegerät als geeignet für die Isolationsfunktion angesehen.
3. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., in der upstream Stromversorgungslinie des MCB zu installieren, um mögliche Stöße von Spannung und Strom auf der Eingangsseite der Stromversorgung zu verhindern.
4. Wählen Sie eine geeignete Tripping-Kurve und installieren Sie sie korrekt, der MCB wird schalten und seinen geschützten Stromkreis schließen, wenn ein Fehler auftritt, und bietet somit Schutz vor elektrischem Schlag.
5. B, C, D Tripping-Kurve (siehe Grafik 1):
| Modellname | TOMC3-63/3/C63 |
| Polenanzahl: | 3 |
| Nennspannung: | AC 110V 220V 400V |
| Nennstrom(A): | 63 |
| Auslösekurve: | C |
| Nennkurzschlussleistung(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nennimpulsfestspannung: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemm |
| Verbindungskapazität: | Starres Leitermaterial bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen: | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Schutzart IP: | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000 m |
| Betriebslufttemperatur: | -35°C bis +70°C |
| Speicherlufttemperatur: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 3P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
