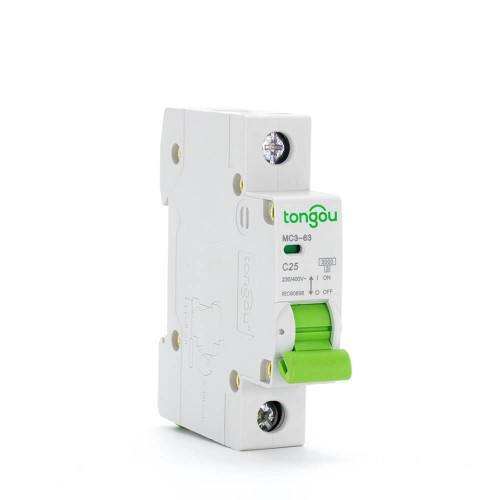

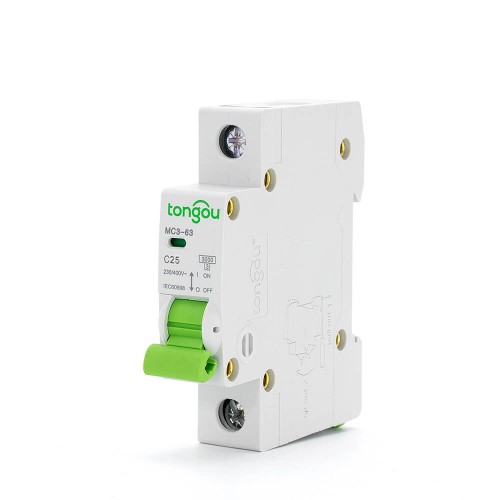

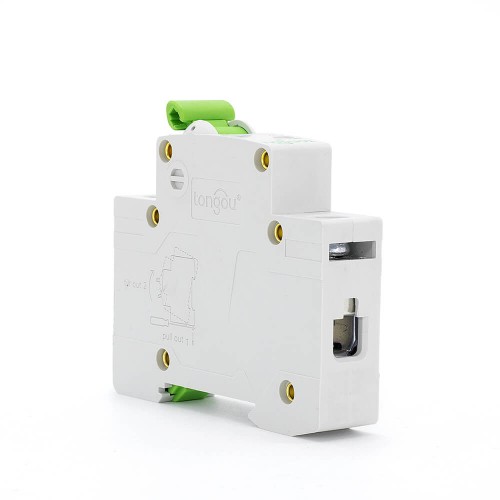

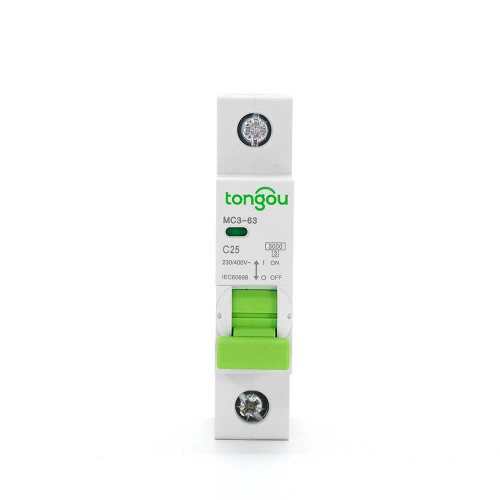

TOMC3-63 3KA 1P 25A MCB
AC 1P 25A MCB TOMC3-63 kann zuverlässigen Überlast- und Kurzschlussschutz für elektrische Ausrüstung bieten, um den sicheren und zuverlässigen Betrieb der Ausrüstung zu gewährleisten.
1P 25A MCB ist das am häufigsten verwendete Terminalschutzelektrogerät in baulichen Stromverteilungsanlagen.
Sein Gehäuse und einige funktionale Teile bestehen aus importiertem hochbrandhemmendem, hitzebeständigem und eignungsbeständigem Kunststoff.
1P 25A MCB Spezial Tipps
1. 1P 25A MCB ist für Nicht-Fachleutebetrieb durch ungeübte Personen geeignet und keine Wartung erforderlich.
2. Erfüllt die Bedingungen und Anwendungen wie oben erwähnt, ist MCB mit “EIN-AUS”-Anzeigegerät als geeignet für die Isolationsfunktion anzusehen.
3. B, C, D Auslösekurve.
4. Wird die passende Auslösekurve gewählt und richtig installiert, tritt der MCB bei Störungen aus und schaltet seinen geschützten Stromkreis aus und bietet so einen Schutz vor elektrischem Schock.
5. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., auf der upstream des MCB zu installieren, um mögliche Überspannungsspannungen und -ströme auf der Eingangsseite des Netzes zu verhindern.
| Modellname | TOMC3-63/1/C25 |
| Polennummer: | 1 |
| Nennspannung: | AC 110V 220V |
| Nennstrom(A): | 25 |
| Auslösekurve: | C |
| Nennkurzschlussstromfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nennimpulsfestigkeitsspannung: | 6,2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemme |
| Verbindungsfähigkeit: | Steifer Leiter bis 25mm² |
| Montage-Drehmoment: | 2,0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen: | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| IP-Schutzklasse: | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshöhe: | 2000 m |
| Betriebslufttemperatur: | -35°C bis +70°C |
| Speicherlufttemperatur: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 1P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
