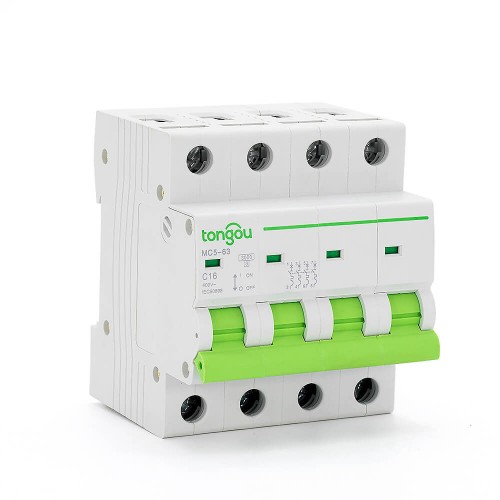

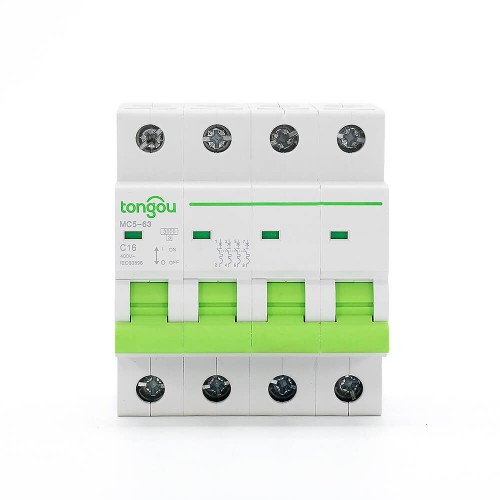

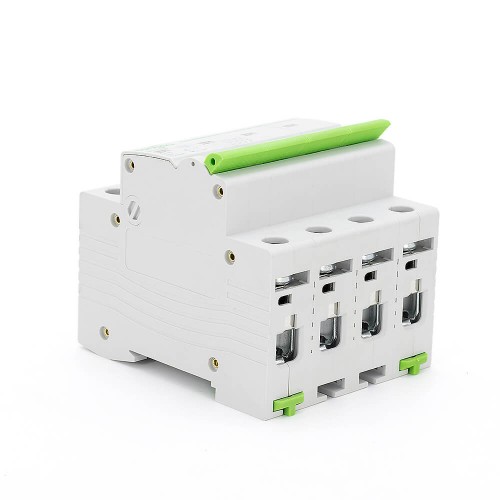

TOMC5-63 3KA 110V 220V Kurven-C 4P 16A MCB Mini-Schaltkreisbrecher
16A MCB ist ideal für Installationen geeignet, bei denen der Platz eingeschränkt ist oder nur wenige abgehende Schaltkreise benötigt werden. Die Geräte können bei Bedarf zu jeder ein- oder abgehenden Installation hinzugefügt werden.
Es gibt viele Vorteile innerhalb der Palette, einschließlich ihres robusten Stahlbaus, der sie langlebig macht, ihrer Einrichtungsbereitschaft, die die Montage sehr einfach macht, und ihres Einsatzes von kompakten Schaltern, die einen überlegenen Schutz bieten.
16A MCB Spezial-Tipps
1. MCB ist für den nichtprofessionellen Betrieb von ungebildeten Personen vorgesehen und erfordert keine Wartung.
2. B, C, D Auslösekurve.
3. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw., in der Stromversorgungslinie oberhalb des MCB zu installieren, um mögliche Überspannungen und Stürme an der Eingangsseite des Stroms zu verhindern.
4. Wird die geeignete Auslösekurve ausgewählt und richtig installiert, schalten MCB bei einem Fehler aus und schaltet den geschützten Stromkreis ab, und bietet somit Schutz vor elektrischem Schock.
5. Bei Erfüllung der oben genannten Bedingungen und Anwendungen wird der MCB mit einem “EIN-AUS”-Anzeigegerät als für die Isolationsfunktion geeignet angesehen.
| Modellname | TOMC5-63/4/C16 |
| Anzahl der Pole: | 4 |
| Nennspannung: | Wechselstrom (AC) 110V 220V |
| Nennstrom(A): | 16 |
| Auslösekurve: | C |
| Nenn-Kurzschlussstromfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nenn-Impulsfestigkeitsspannung: | 6.2kV |
| Elektromechanische Ausdauerversuche: | ≥ 6000 |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemm |
| Verbindungsfähigkeit: | Steife Leiter bis 25mm² |
| Montage-Drehmoment: | 2.0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen: | IEC 60947-2 IEC 60898-1 EN60898-1 AS/NZS 60898.1 |
| IP-Schutzklasse: | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshohe: | 2000m |
| Umgebungstemperatur für den Betrieb: | -35℃ bis +70℃ |
| Umgebungstemperatur für den Lagerbestand: | -40℃ bis +85℃ |
| Typ | Breite 9 mm Module | ||||
| 4P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
