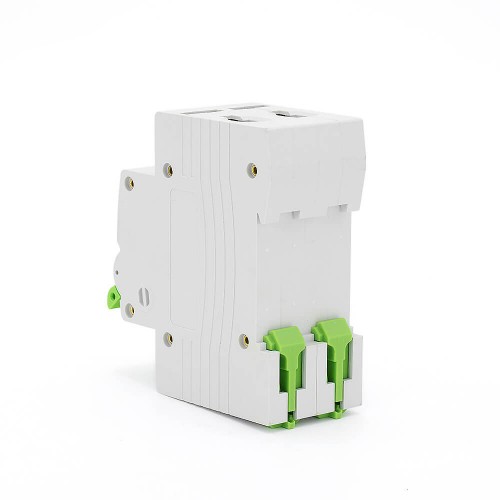

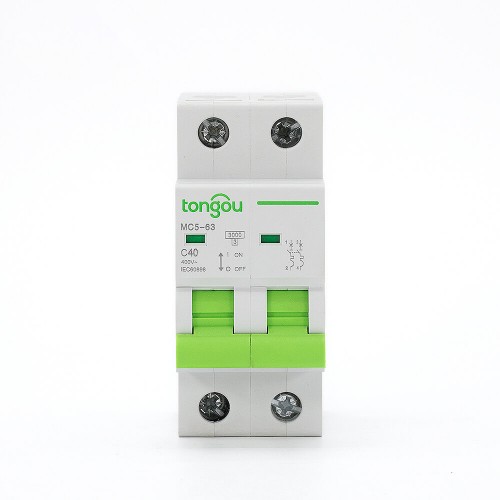

TOMC5-63 3KA 110V 220V Kurve C 2P 40A Schalter MCB
Der 40A-Schalter ist ein hervorragender Schutzschalter, der einen elektrischen Stromkreis vor Schäden schützt, die durch überschüssigen Strom aufgrund von Überlast oder Kurzschluss verursacht werden.
Schnelles Schließen sorgt für einen zuverlässigen Betrieb der Last und verlängert die Lebensdauer der elektrischen Schutzschalter. Der TOMC5-63 2P 40A Schalter MCB ist einfach und zuverlässig zu verwenden und unterstützt Kurzschlussschutz sowie Überlastschutz.
Er kann bequem auf einer DIN-Schiene montiert werden, die DIN-Schiene ist nicht enthalten. Der TOMC5-63 2P 40A MCB wird häufig für Solarpanel-Netzsysteme, Wind- und Solarhybridsysteme sowie viele andere Gleichstromsysteme verwendet.
Besondere Tipps für 40A Schalter MCB
1. Der MCB ist für den nichtprofessionellen Betrieb von ungeübten Personen geeignet und erfordert keine Wartung.
2. B, C, D Auslösekurve.
3. Wenn eine geeignete Auslösekurve ausgewählt und richtig installiert wird, schaltet der MCB bei Störfällen aus und trennt den geschützten Stromkreis, wodurch Schutz vor elektrischem Schlag geboten wird.
4. Es wird empfohlen, spezielle Geräte wie Überspannungsschutzgeräte, Blitzableiter usw. in der oberen Leitung zum MCB zu installieren, um mögliche Störspannungen und -ströme an der Eingangsseite der Leistungsversorgung zu vermeiden.
5. Um den oben genannten Bedingungen und Anwendungen gerecht zu werden, wird ein MCB mit einer „EIN-AUS“-Anzeige als geeignet für die Isolationsfunktion angesehen.
| Modellname | TOMC5-63/2/C40 |
| Polennummer: | 2 |
| Nennspannung: | AC 110V 220V |
| Nennstrom(A): | 40 |
| Auslösekurve: | C |
| Nennkurzschlussfähigkeit(lcn): | 3kA |
| Nennfrequenz: | 50/60Hz |
| Energiebeschränkungsklasse: | 3 |
| Nennimpulsfestigkeitsspannung: | 6.2kV |
| Elektromechanische Ausdauer: | ≥ 6000 |
| Kontaktpositionsanzeige | |
| Verbindungsterminal: | Schraubterminal / Stiftterminal mit Klemme |
| Verbindungsfähigkeit: | Starres Leitermaterial bis 25mm² |
| Montagemoment: | 2.0Nm |
| Montage: | Auf symmetrischer DIN-Schiene 35mm / Panelmontage |
| Normen: | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| IP-Schutzklasse: | IP40 für modulare Gehäuse entsprechend IEC 60529 |
| IP20 entsprechend IEC 60529 | |
| Betriebshöhe: | 2000 m |
| Umgebungslufttemperatur für Betrieb: | -5°C bis +60°C |
| Umgebungslufttemperatur für Lagerung: | -40°C bis +85°C |
| Typ | Breite 9 mm Module | ||||
| 2P | Bewertung (In) | B Kurve | C Kurve | D Kurve | 4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
