Der Kontaktor ist ein automatisches Schaltgerät, das verwendet wird, um den AC- und DC-Hauptstromkreis mit Last oder den großen Steuerstromkreisen zu verbinden oder zu trennen. Das Hauptsteuerobjekt ist der Elektromotor. Darüber hinaus wird er auch für andere elektrische Lasten verwendet, wie elektrische Heizung, Schweißmaschinen, Beleuchtungsausrüstung usw.
Der Kontaktor kann nicht nur den Stromkreis ein- und ausschalten, sondern verfügt auch über eine Funktion zur Unterspannungsfreisetzungsicherung. Der Kontaktor hat eine große Steuerkapazität und ist für häufige Bedienung und Fernsteuerung geeignet. Er ist eine wichtige Komponente im automatischen Steuerungssystem.
AC-Kontaktor Spule
Spulen werden normalerweise durch A1 und A2 identifiziert, die einfach in AC-Kontaktoren und DC-Kontaktoren unterteilt werden können. Wir verwenden häufig AC-Kontaktoren, von denen 220/380V die häufigsten sind.
Hauptkontakt des AC-Kontaktors
L1-L2-L3 ist mit dem Dreiphasenstromversorgungskabel verbunden, und T1–T2-T3 ist mit dem Stromversorgungskabel verbunden, das zur Verkabelung der Last verwendet werden kann.
Die Hauptkontakte der AC-Kontaktoren sind normalerweise geöffnete Kontakte, die hauptsächlich mit dem Hauptstromkreis verbunden sind, um den Start und Stopp von Motoren und anderen Geräten zu steuern.

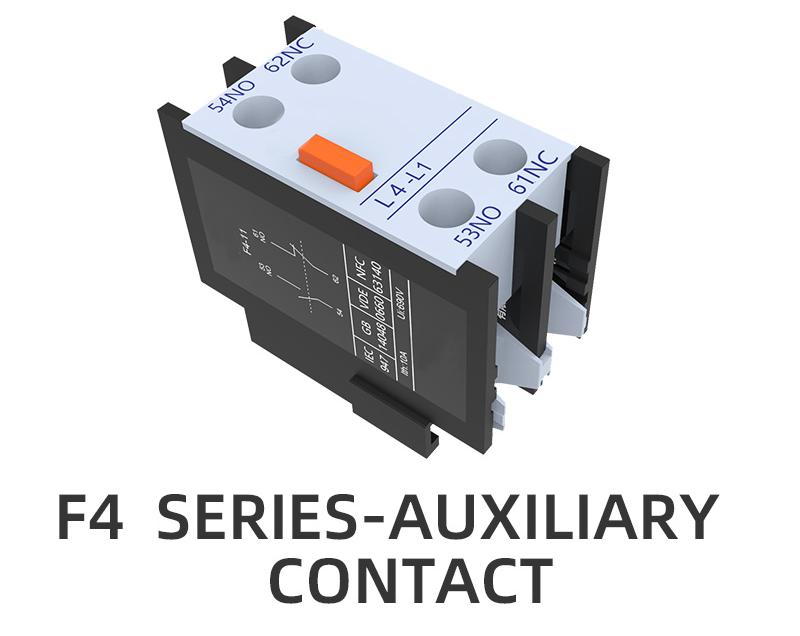

Nebenkontakte des AC-Kontaktors
Nebenkontakte können in normal geöffnete Punkte NO und normal geschlossene Punkte NC unterteilt werden. Normal geöffnete Punkte NO werden hauptsächlich für die Selbstsperrung des Kontaktors und die Übertragung von Betriebssignalen verwendet.
Zum Beispiel: Der normal geöffnete Punkt NO des AC-Kontaktors und eine rote Indikatorleuchte können als Motorbetriebsleuchte verwendet werden. Wenn der AC-Kontaktor mit Strom versorgt wird, schließt sich der normal geöffnete Punkt NO, und die Indikatorleuchte wird eingeschaltet, um das Betriebssignal des Motors oder Stromkreises zu übermitteln.
Der normal geschlossene Punkt NC des AC-Kontaktors wird hauptsächlich für Stromkreisverriegelung und Signalübertragung verwendet.
Zum Beispiel: Die Vorschub- und Rückwärtssteuerung des Motors nutzt die Verriegelungsfunktion des normal geschlossenen Punktes NC des Kontaktors.
Zum Beispiel: Der normal geschlossene Punkt NC des AC-Kontaktors ist mit einer grünen Indikatorleuchte verbunden, die als Stoppanzeige für den Stromkreis oder den Motor verwendet werden kann.
Wie wird ein Kontaktor verbunden?
Hauptstromkreisverkabelung des AC-Kontaktors
Die Hauptstromkreisverkabelung ist relativ einfach, d.h., drei Eingänge und drei Ausgänge, oben rein und unten raus. All diese sechs oder sechs Leitungen müssen mit den Hauptkontakten verbunden werden.
Die Hauptkontakte sollten für den Kontakt mit Elektrogeräten oder die Verbindung mit dem Hauptstromkreis verwendet werden. Es ist wichtig, die freigelegten Kupferkerne nicht zu lang zu haben, da es sonst zu Sicherheitsunfällen kommen kann.
Es sollte auch nicht zu kurz sein, da es sonst leicht zu schlechten Kontakten kommen kann. Die Schrauben sollten mit dem richtigen Schraubenzieher eingezogen werden, und die Kraft sollte ausgeglichen sein. Nach dem Festziehen der Schraube, ziehen Sie sie fest. Wenn sie nicht abgezogen werden kann, ist sie für den Betrieb tauglich.

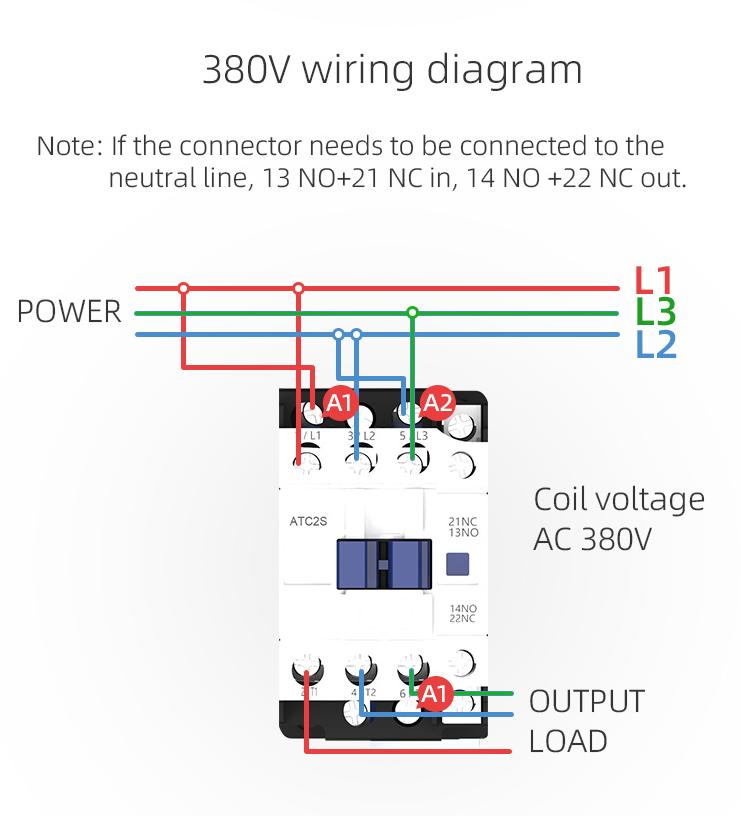

Verkabelung des Steuerstromkreises des AC-Kontaktors
Die Steuerschleife verwendet normalerweise Nebenkontakte auf dem Kontaktor, kombiniert mit Hilfsschalter, Relais oder Indikatorleuchten, um die Stromversorgung zur Spule des Kontaktors durch Verriegelung und Selbstschutz zu erreichen.
Das spezifische Schema und die spezifische Steuerbedarf sind unterschiedlich, das Folgende ist ein Beispiel für die Steuerung des Starts von asynchronen Motoren.
Die Steuerungspunkte auf dem AC-Kontaktor haben 220V, verbinden Sie einfach zwei von 24V.
Ein Ende von 220V ist die Phase, und das andere Ende ist der Nullleiter;
Ein Ende von 24V ist positiv und das andere negativ.
Im Allgemeinen haben kleine Kontaktoren nur ein Paar normal geöffneter Punkte, plus ein Set von Spulen und drei Paar Hauptkontakten.
Es wird geschätzt, dass es ein Paar normal geöffneter und normal geschlossener Punkte gibt, wenn es mehr als 32A überschreitet. Der normal geöffnete Punkt wird normalerweise für Selbstsperrung verwendet, und der normal geschlossene Punkt wird normalerweise für Verriegelung verwendet.
