Im Bereich der elektrischen Systeme spielen sowohl Relais als auch Kontaktoren eine entscheidende Rolle bei der Steuerung und Schaltung elektrischer Kreisläufe. Obwohl diese Bauteile auf den ersten Blick ähnlich erscheinen mögen, dienen sie unterschiedlichen Zwecken und werden in unterschiedlichen Anwendungen eingesetzt. Eine Verständnis der Unterschiede zwischen ihnen ist entscheidend, um das entsprechende Gerät für Ihre spezifischen Bedürfnisse auszuwählen. Dieser Artikel geht darauf ein, was Relais und Kontaktoren sind, ihre Typen, Kürzel, Hauptunterschiede und ihre jeweiligen Verwendungen in elektrischen Systemen. Schließlich werden wir Ihnen zeigen, wie Sie eine informierte Entscheidung zwischen einem Relais und einem Kontaktor treffen können.

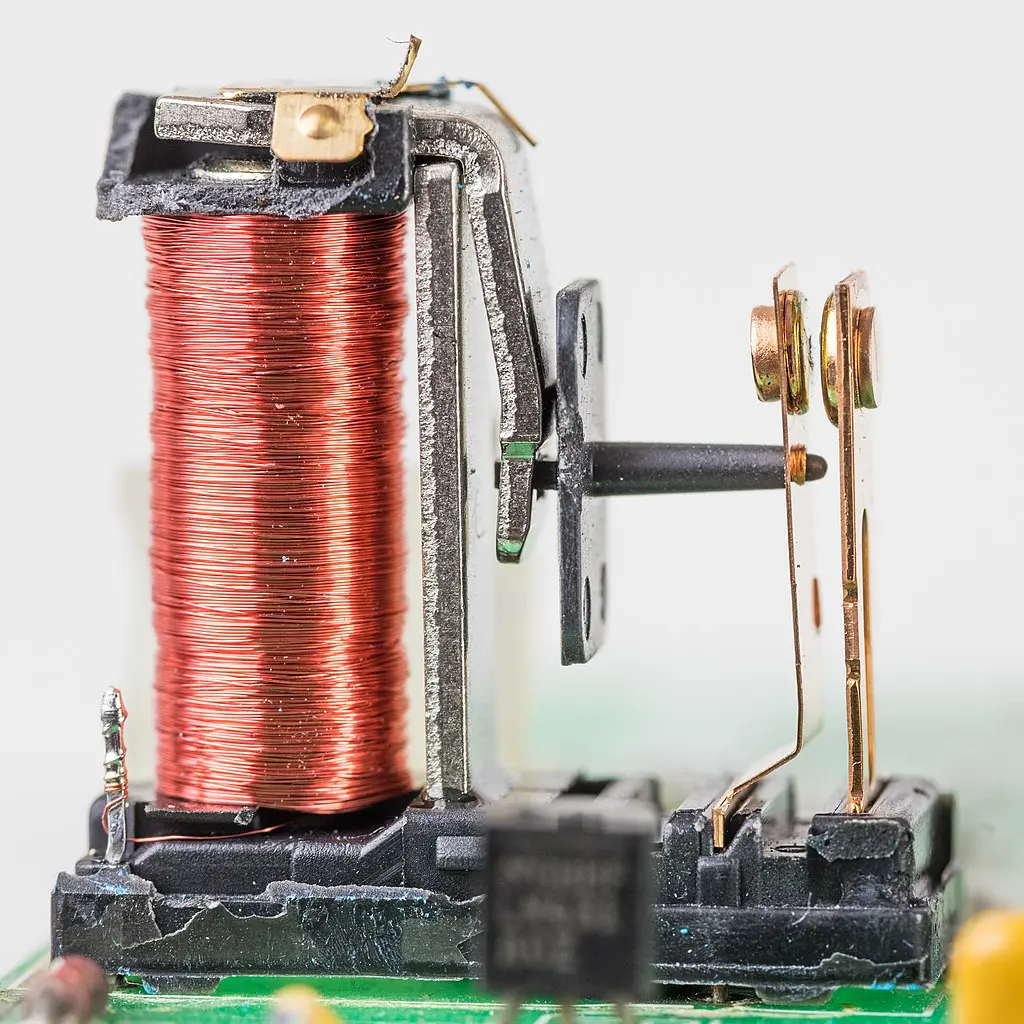

Ein Relais ist ein elektrisch betriebener Schalter, der verwendet wird, um einen Stromkreis durch ein Niedrigspannungssignal zu steuern oder um mehrere Stromkreise über ein einzelnes Steuerungssignal zu verwalten. Relais sind unerlässlich in Anwendungen, in denen es notwendig ist, einen Hochleistungsstromkreis mit einem Niedrigleistungssignal zu steuern.
1. Elektromechanische Relais (EMR): Diese herkömmlichen Relais verwenden eine Elektromagnetanlage, um die Kontakte zu öffnen oder zu schließen.
2. Feststoff-Relais (SSR): Diese Relais schalten ohne bewegliche Teile ein oder aus, wobei Halbleiter verwendet werden, um eine längere Lebensdauer und schnelleres Schalten zu gewährleisten.
3. Rohr-Relais: Diese verwenden in einem Glasrohr eingeschlossene Rohrschalter und werden durch eine Elektromagnetwicklung ausgelöst.
4. Zeitverzögerungs-Relais: Diese integrieren eine Zeitverzögerung, bevor das Schalten erfolgt.

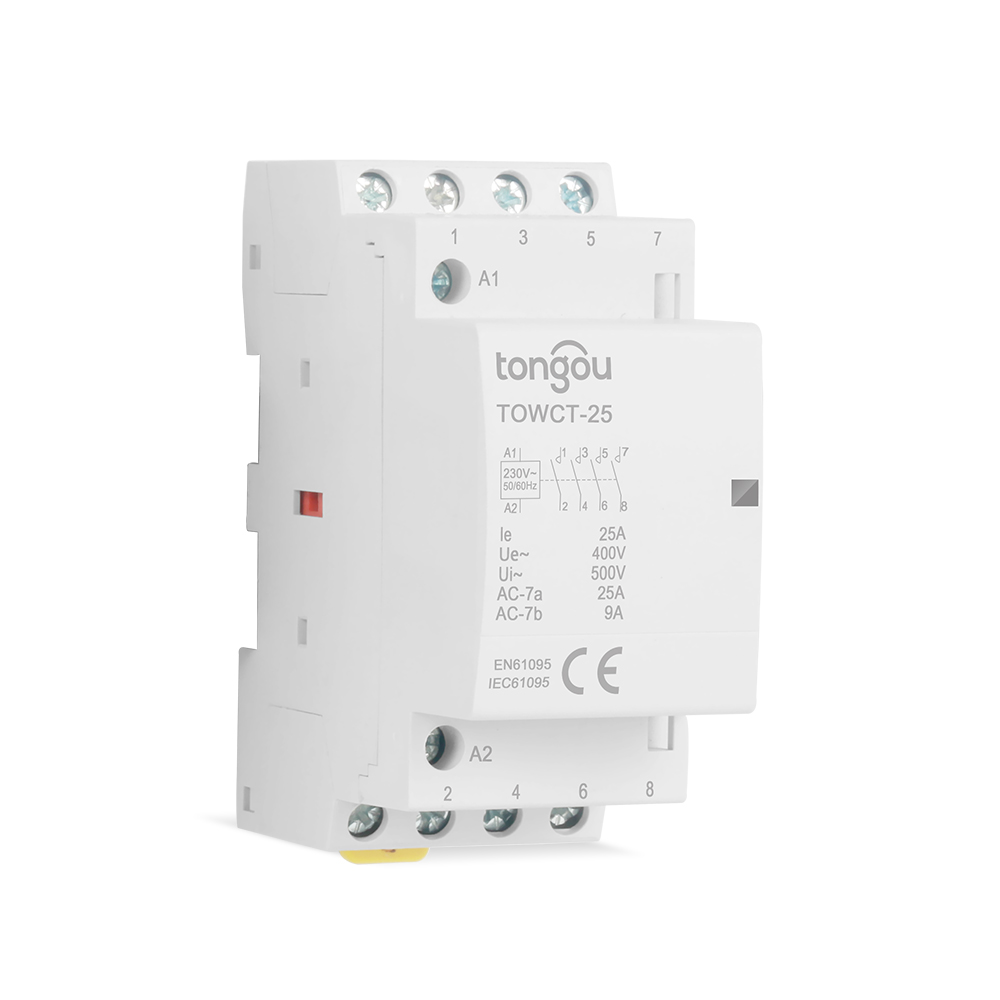

Ein Kontaktor ist eine Art elektrisches Relais, das zur Schaltung eines elektrischen Energiestromkreises verwendet wird und häufig in Anwendungen eingesetzt wird, bei denen höhere Stromstärken als bei Standard-Relais zu bewältigen sind. Kontaktoren werden hauptsächlich in gewerblichen und industriellen Kontexten verwendet, um Elektromotoren, Heißeinrichtungen und Beleuchtungssysteme zu steuern.
1. Magnetische Kontaktoren: Verwenden elektromagnetische Felder zur Steuerung des Schaltens, typischerweise für Wechselstrom- und Gleichstrommotoren.
2. Kondensator-Kontaktoren: Konzipiert zur Verwaltung des Schaltens von Kondensatoren in Leistungsfaktor-Korrektureinheiten.
3. Vakuumkontaktoren: Verwenden Vakuum-Unterschalter im Schaltmechanismus, um den elektrischen Strom ohne Bogenstörungen zu steuern.
4. Zweckbestimmte Kontaktoren: Für HVAC-Anwendungen gebaut, diese Kontaktoren bewältigen bestimmte Strombewertungen und Dauerleistungsprofile.
Obwohl sowohl Relais als auch Kontaktoren als elektrisch betätigte Schalter funktionieren, unterscheiden sie sich in mehreren Schlüsselaspekte:
1. Strom- und Spannungsauswahl:
——Relais: Konzipiert für niedrige bis mittlere Stromstufen, typischerweise bis zu 15 Ampere und Spannungen bis zu 250V Wechselstrom oder Gleichstrom. Ideal zum Steuern kleinerer Lasten oder Anwendungen im Bereich der Signalgebung.
——Kontaktoren: Ausgebaut, um wesentlich höhere Ströme zu schalten, oft über 100 Ampere und die Verarbeitung von Spannungen bis zu 1000V Wechselstrom. Geeignet für schwere Anwendungen wie Motorensteuerung und industrielle Beleuchtung.
2. Physische Größe und Bauweise:
——Relais: Im Allgemeinen kleiner und kompakter, konzipiert, um in engen Räumen innerhalb von elektronischen oder Niedrigleistungsanwendungen unterzukommen.
——Kontaktoren: Größer und robuster, hergestellt, um die Anforderungen von Industrieumgebungen und häufigem Schalten standzuhalten.
3. Hilfskontakte:
——Relais: Haben oft eine begrenzten Anzahl an Hilfskontakten für Stromkreisrückmeldungen oder zusätzliche Steuerungsfunktionen.
——Kontaktoren: Bieten in der Regel mehrere Hilfskontakte, wodurch eine größere Steuerungsflexibilität und Integration in komplexe Systeme möglich ist.
4. Lichtbogenunterdrückung:
——Relais: Grundlegende Relais verfügen möglicherweise nicht über ausgeprägte Lichtbogenunterdrückungsfähigkeiten, da sie nicht für Hochleistungsschaltungen bestimmt sind.
——Kontaktoren: Ausgestattet mit Lichtbogenkanälen oder anderen Lichtbogenunterdrückungstechnologien, um die Unterbrechung von Hochstromstörungen sicher und effizient zu handhaben.
Relais sind vielseitige Bauteile in elektrischen Systemen und finden umfangreiche Verwendung in verschiedenen Anwendungen:
1. Steuerungssysteme: In SPS (Programmierbare Steuerungsanlagen) und anderen Steuerungssystemen zum Steuern des Betriebs von Maschinen und Ausrüstung eingesetzt.
2. Signalumschaltung: In der Telekommunikation und Signalverarbeitung werden Relais zur Umschaltung zwischen verschiedenen Signalwegen verwendet.
3. Automobilanwendungen: Im Automobilelektronik zur Steuerung von Stromkreisen für Beleuchtung, Klimaanlage und andere Fahrzeugfunktionen häufig eingesetzt.
4. Stromkreisschutz: In Schutzschaltungen zur Isolierung von Störungen durch Steuern von Sicherungsautomaten und Schutzeinrichtungen verwendet.
Kontaktoren sind entscheidend für die Stromverwaltung in industriellen und gewerblichen Systemen:
1. Motorensteuerung: Sie werden weitgehend zur Steuerung von Elektromotoren eingesetzt, einschließlich Starten und Stoppen, Umkehren und variabler Geschwindigkeitssteuerung.
2. Beleuchtungssteuerung: Wichtig in großflächigen Beleuchtungssteuerungssystemen, ermöglichen die Verwaltung von hochleistungsfähigen Beleuchtungsanlagen.
3. Heizsysteme: Verwendet zur Steuerung von Heizelementen in industriellen Ofen, Backöfen und HVAC-Systemen.
4. Energieverteilung: Unerlässlich in Schaltanlagen und Energieverteilungssystemen, helfen bei der Steuerung und Verteilung elektrischer Energie in verschiedenen Bereichen einer Fabrik oder eines Gebäudes.
Die Wahl zwischen einem Relais und einem Kontaktor hängt von verschiedenen Faktoren ab, einschließlich den spezifischen Anforderungen Ihrer Anwendung:
1. Lastanforderungen: Beurteilen Sie die Strom- und Spannungsbedürfnisse Ihrer Anwendung. Verwenden Sie Relais für niedrigere Leistungsanforderungen und Kontaktoren für höhere Leistungsszenarien.
2. Anwendungsumfeld: Berücksichtigen Sie physikalische und Umweltbedingungen, wie Raumbeschränkungen, Temperatur und physikalische Festigkeitsanforderungen, um ein geeignetes Gerät auszuwählen.
3. Funktionsanforderungen: Bewerten Sie die erforderlichen Steuerungsmerkmale, wie Hilfskontakte, Spulenspannung und Schaltfrequenz. Kontaktoren könnten für komplexe, hochpräzise Steuerungssysteme vorzuziehen sein.
4. Kostenüberlegungen: Der Budget kann eine entscheidende Rolle spielen. Relais sind im Allgemeinen kostengünstiger und ausreichend für Niedrigleistungsanwendungen, während Kontaktoren leistungsstarke Lösungen für höhere Ströme bieten, wenn auch zu einem höheren Preis.
5. Sicherheitsanforderungen: Stellen Sie sicher, dass das ausgewählte Gerät den für Ihren speziellen Anwendungsfall erforderlichen Sicherheitsstandards und Zertifizierungen entspricht. Kontaktoren verfügen in der Regel über erweiterte Sicherheitsmerkmale für Hochleistungsanwendungen, wie Lichtbogenunterdrückung und robustere Konstruktion.
Relais und Kontaktoren dienen zwar ähnlichen grundlegenden Funktionen als elektrisch betätigte Schalter, sind aber für unterschiedliche Anwendungen und Leistungsstufen konzipiert. Relais eignen sich ideal für niedrige bis mittlere Leistungsanforderungen und zeichnen sich durch eine kompakte Bauform und Vielseitigkeit in Signal- und Steuerungssystemen aus. Kontaktoren sind andererseits darauf ausgelegt, Hochleistungsszenarien zu bewältigen und bieten Haltbarkeit sowie umfangreiche Funktionen für industrielle und gewerbliche Umgebungen.
Ein Verständnis der spezifischen Anforderungen Ihrer Anwendung ist entscheidend, wenn Sie zwischen einem Relais und einem Kontaktor wählen. Indem Sie Faktoren wie Lastanforderungen, Anwendungsumfeld, Funktionalität, Kosten und Sicherheit berücksichtigen, können Sie eine informierte Entscheidung treffen, die Zuverlässigkeit und Effizienz in Ihrem elektrischen System gewährleistet. Ob Sie eine bestehende Einrichtung aktualisieren oder eine neue entwerfen, die richtige Wahl zwischen einem Relais und einem Kontaktor wird sowohl die Leistung als auch die Sicherheit erhöhen.
